空气输送斜槽

一、工作原理

      利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送，有吸送式、压送式和混合式三种形式。基本原理是将具有一定压力的气体吹入气室，经透气层使物料流态化，物料在重力作用下沿槽体向下倾斜的一端缓慢流动。

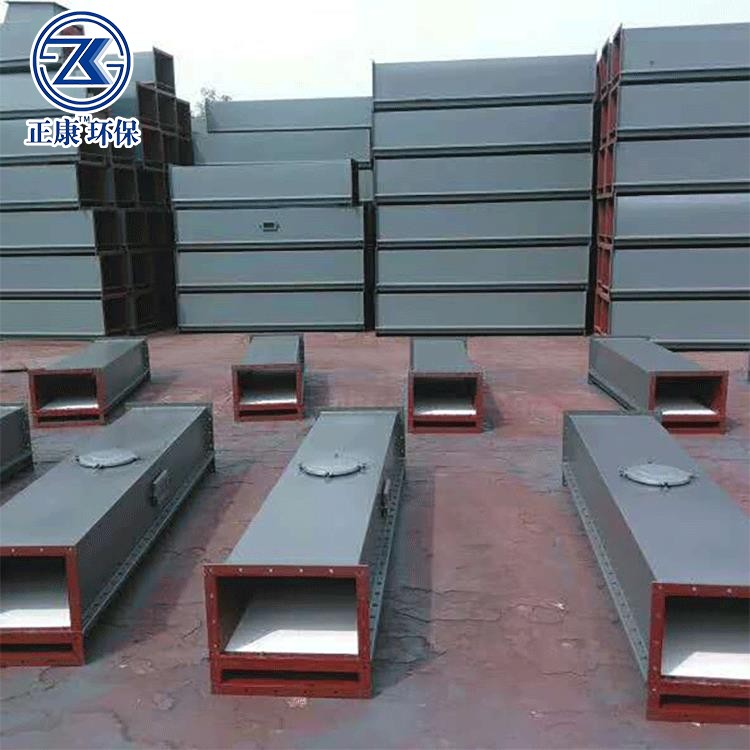

二、结构组成

1.槽体：由若干个普通薄钢板制成的槽体与其它附件用螺栓连接而成，上、下槽体之间夹有透气层。

2.透气层：是空气输送斜槽的主要构件，采用柔性厚型板式合成纤维织物，具有耐高温、耐腐蚀、耐磨损等优点。

3.头节：用于空气输送斜槽喂料处，有 Ⅰ 型和 Ⅱ 型两种型式，Ⅰ 型用于头部喂料，Ⅱ 型用于中间喂料。

4.中间槽：是斜槽的主要构成部分，有标准槽和非标准槽，标准槽中有 Ⅰ 型、Ⅱ 型、Ⅲ 型槽。

5.三通槽：可实现两个方向输送的目的，槽体主要由一个进料口、两个出料口和进气口组成。

6.截流阀：用于三通阀出料口处，起截断料流的作用，有电动和手动两种形式。

三、特点

1.优点：无转动部件，易于维护；密封性好，无噪音；操作安全可靠，耗电少；改变输送方向方便，并能多点喂料和多点卸料。

2.缺点：对粒度大、水分多、流态化差的物料不宜使用。

四、应用领域

   广泛应用于水泥、粉煤灰、矾土、煤粉、煤灰、氧化铝、石膏粉、面粉、矿粉等易流态化的粉状物料的输送。

五、选型要点

1.输送量：根据实际生产需求确定所需输送量，选择合适规格的斜槽，输送量与槽体宽度、物料特性、斜度、风量风压等因素有关。

2.物料特性：考虑物料的粒度、湿度、流态化性能等，对于湿度大、粒度大、流态化差的物料不适合采用。

3.输送距离和斜度：输送距离较长时，需考虑中间补气等措施；可根据物料和实际情况适当调整。
