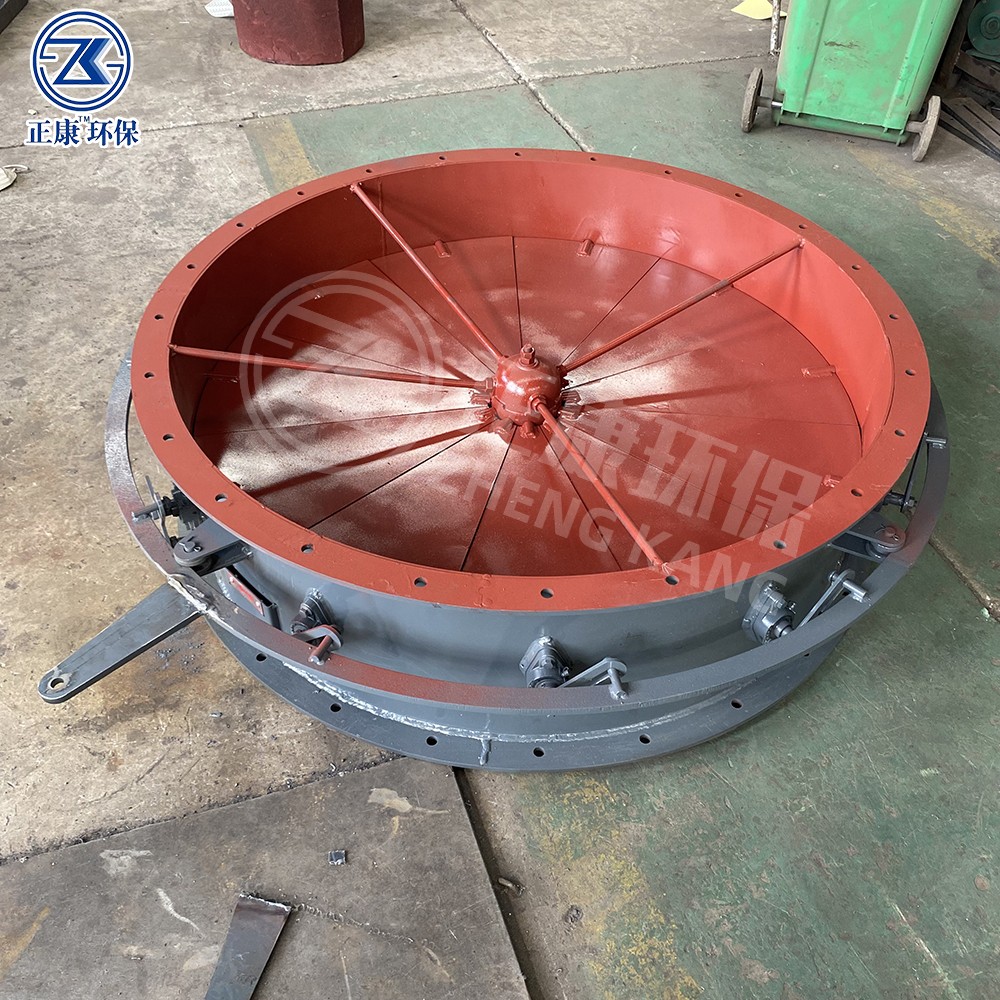

通风蝶阀（俗称风门）是一种低压大口径气体管道专用调节阀，靠圆盘形蝶板 90° 旋转实现气流通断与调节，核心优势是流阻小、重量轻、成本低。

一、基本结构

主要由阀体、蝶板、阀杆、密封件和驱动装置组成：

阀体：圆形 / 方形壳体，碳钢 / 不锈钢焊接或铸造，法兰连接。
蝶板：圆盘形，绕阀杆旋转，阻断或调节气流。
阀杆：带动蝶板转动，两端支撑，防止热变形卡死。
密封：金属或柔性密封，低压工况允许微漏。

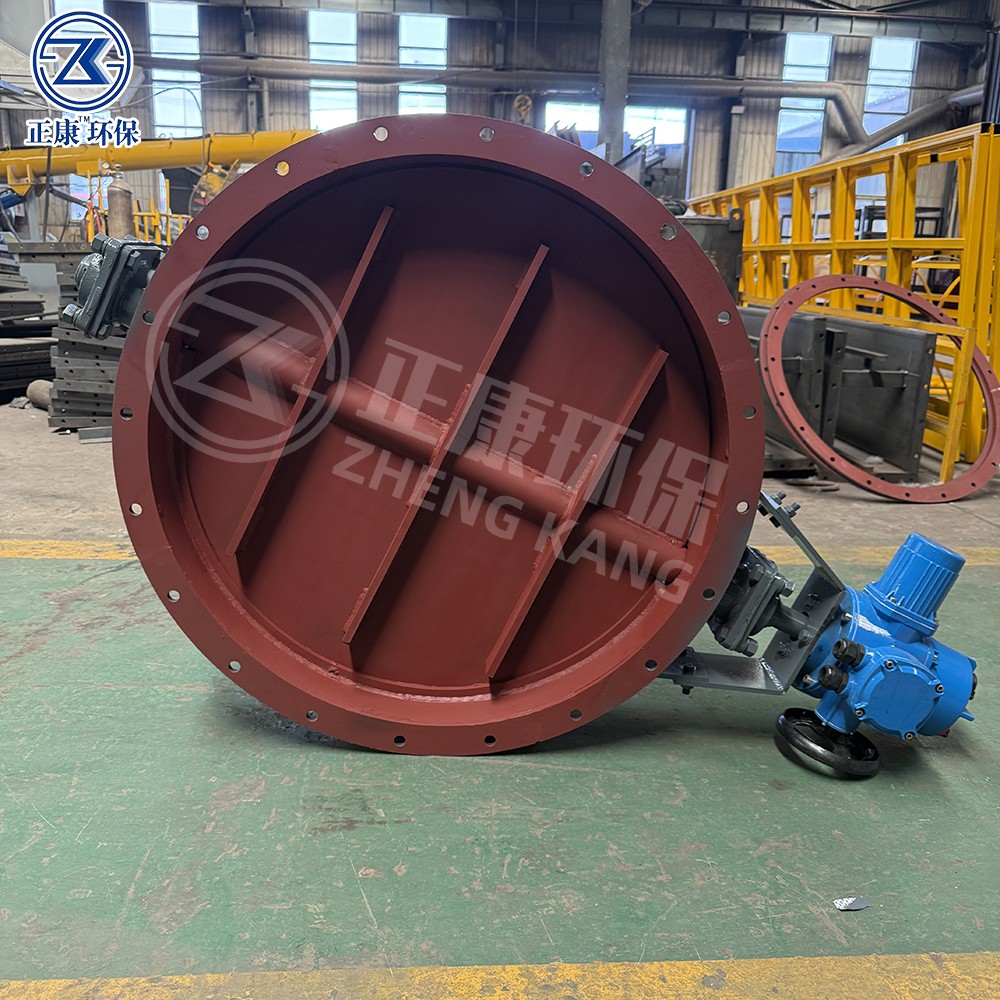

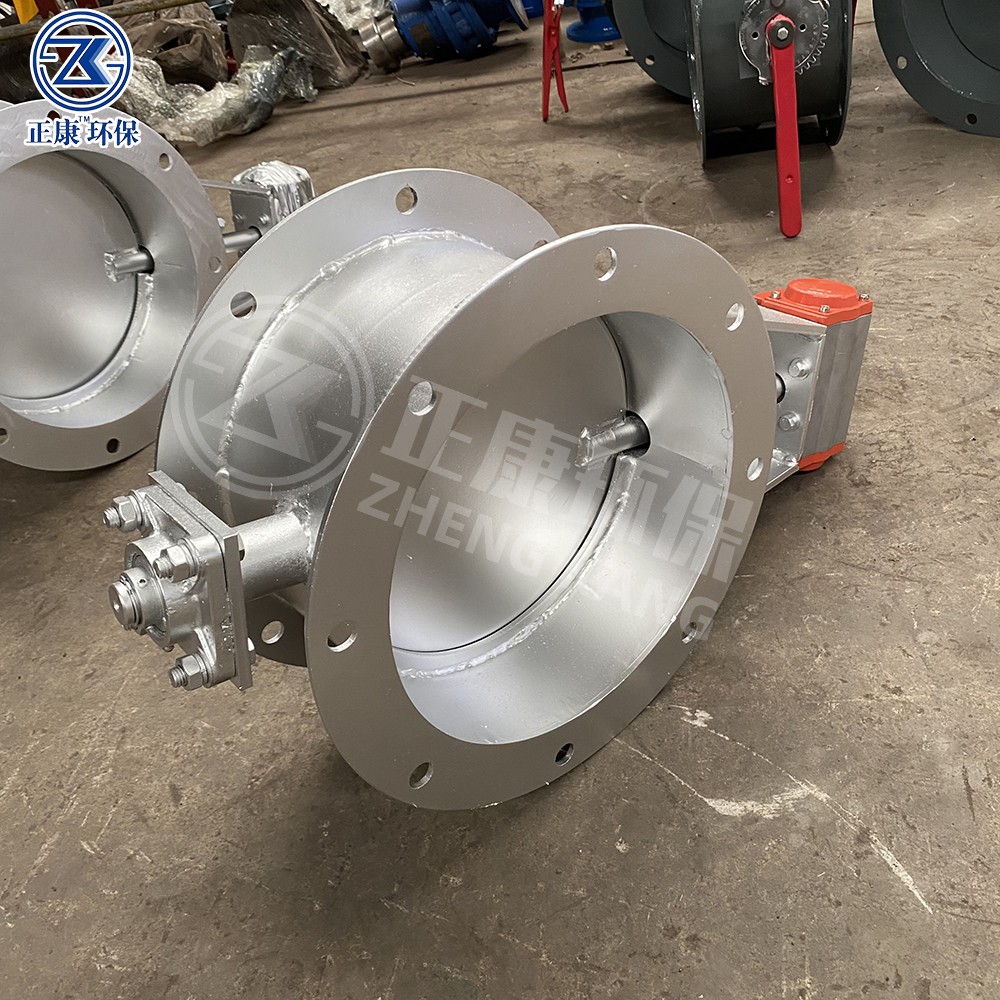

驱动：手动（手柄 / 蜗轮）、电动、气动，可远程控制。

二、工作原理

全开（90°）：蝶板与气流平行，阻力极小，流量最大。
关闭（0°）：蝶板与气流垂直，阻断气流。
调节（0°–90°）：角度对应流量，20%–70% 开度调节最灵敏。

三、核心特点

✅ 流阻小：全开阻力接近直管，节能显著。
✅ 结构短、重量轻：比闸阀 / 截止阀轻 30%–50%，易安装。
✅ 启闭快：90° 旋转完成开关，适合频繁操作。
✅ 耐高温：金属密封可耐 **≤425℃** 烟气 / 热风。
✅ 大口径经济：DN100–DN3000 均可制造，成本低。
✅ 可处理含尘气体：不易积灰，适合除尘 / 烟道。

四、常见类型

按驱动：手动、电动、气动、电液动。
按密封：

普通型：金属密封，泄漏率≤3%，用于通风 / 除尘。
密闭型：柔性密封，泄漏率≤0.1%，用于烟气隔断。

按结构：中线（普通）、双偏心（密封更好）、方形（矩形风道）。

五、应用场景

电厂 / 钢厂：锅炉烟风道、除尘系统、脱硫脱硝。
建材 / 水泥：窑炉排风、原料输送风路。
环保：废气处理、活性炭吸附箱、焊烟净化器风路。
暖通：中央空调风管、商场 / 厂房通风。

六、技术参数（常规）

公称通径：DN100–DN3000
公称压力：≤0.1MPa（低压）
介质温度：碳钢≤300℃，不锈钢≤425℃
连接方式：法兰（GB/T 9115）、焊接
执行标准：JB/T 8692、GB/T 12238

七、安装与选型提示

管道水平安装，蝶板向下；垂直安装需加强支撑。
介质流向与阀体箭头一致，避免反向承压。
含尘 / 高温工况选不锈钢 + 金属密封；普通通风选碳钢即可。
