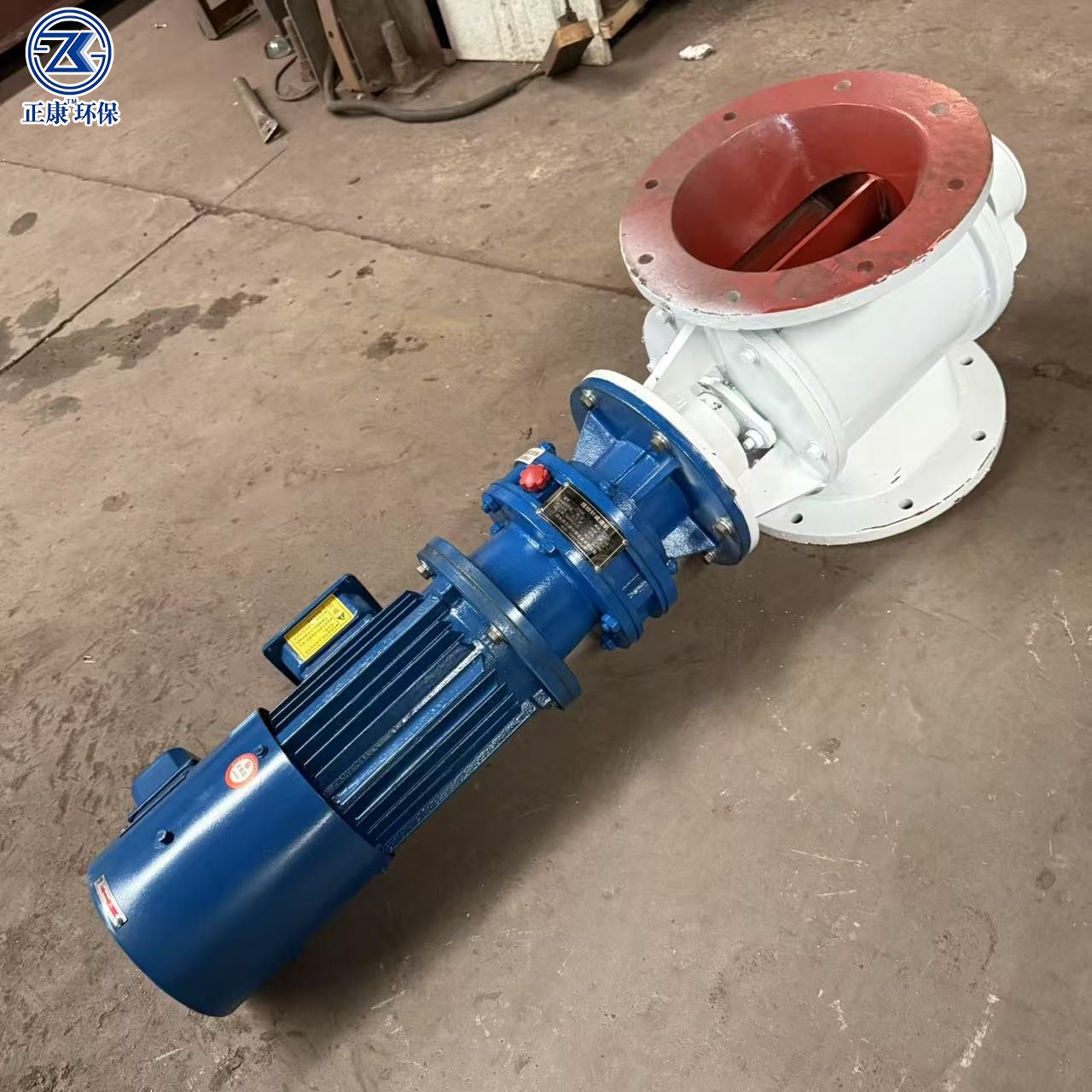

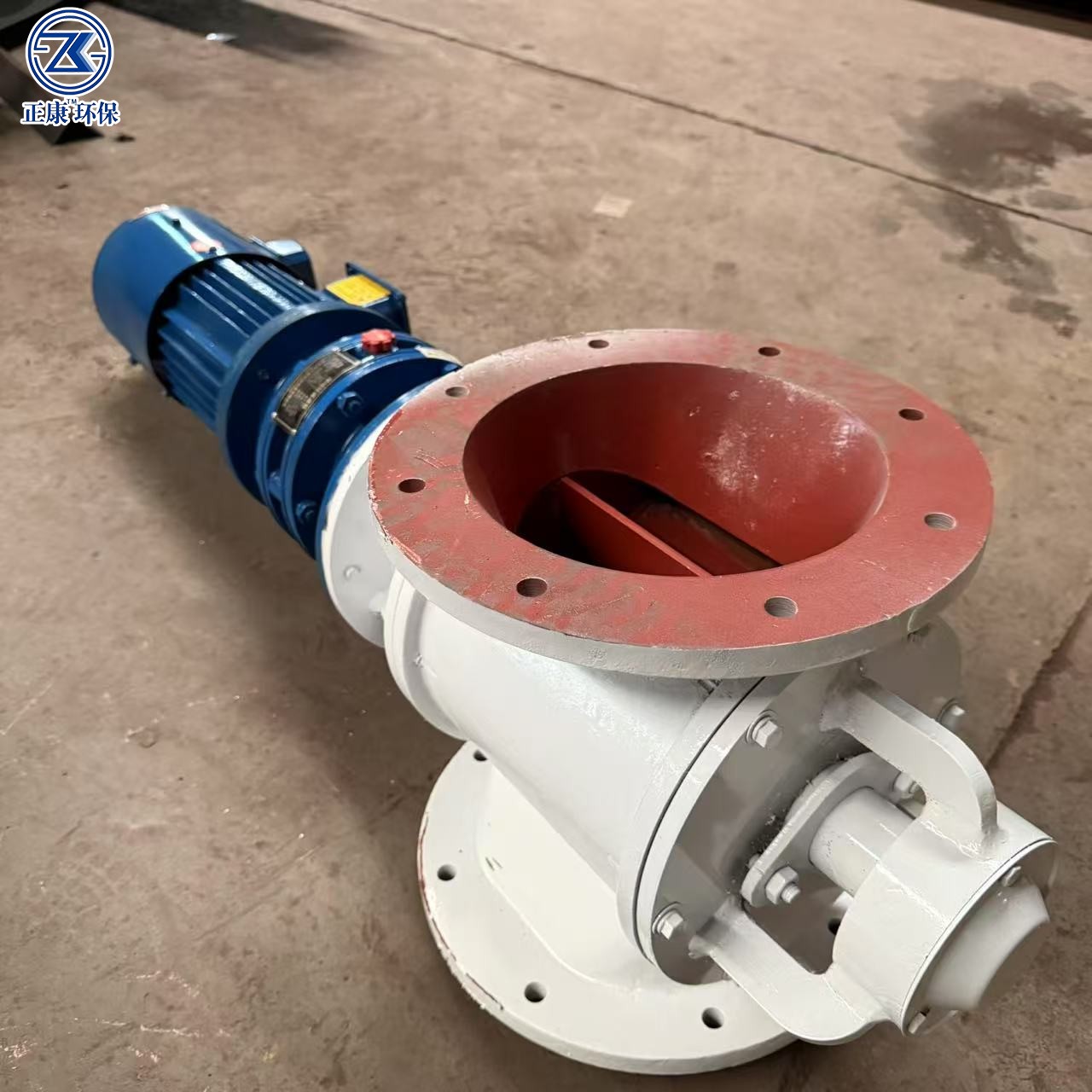

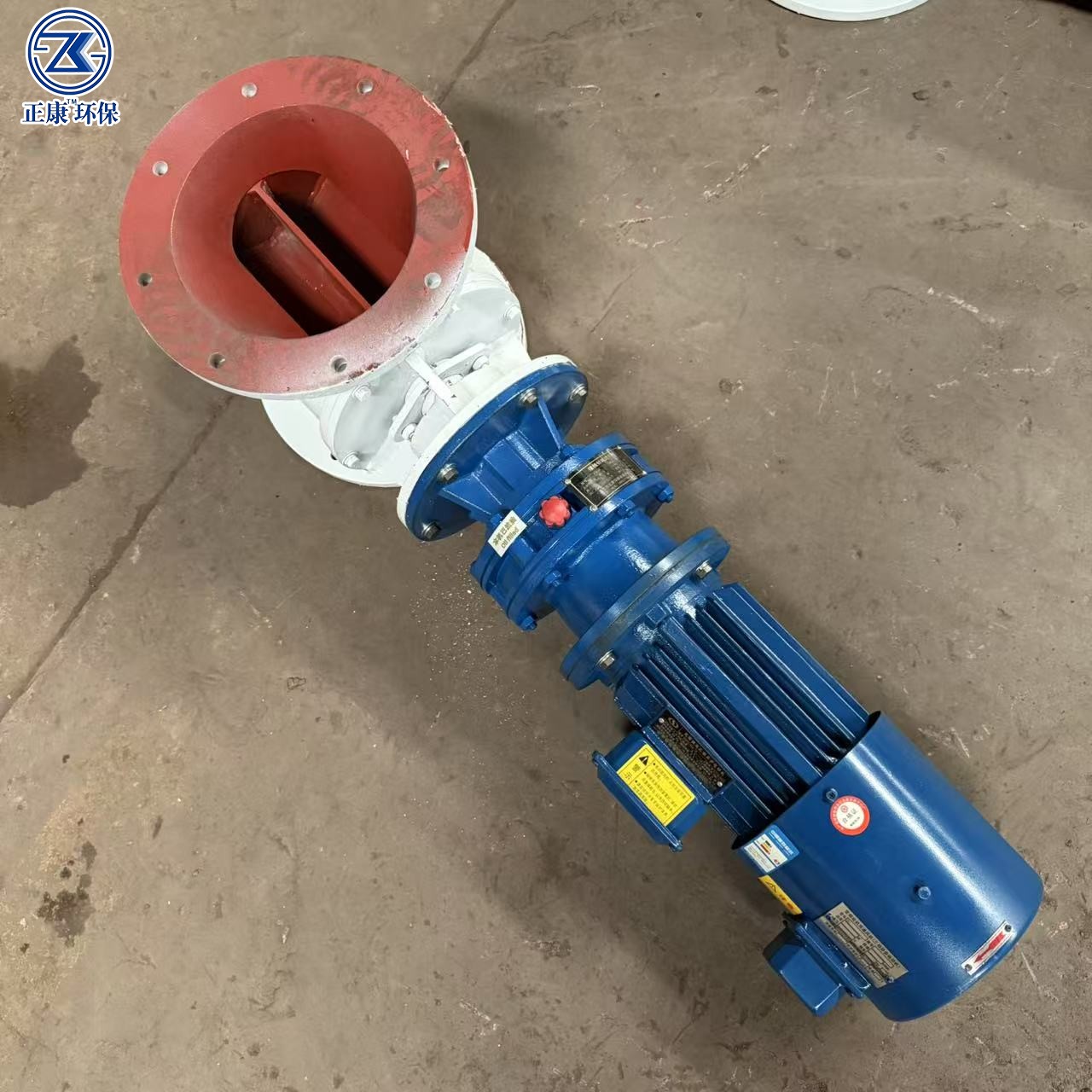

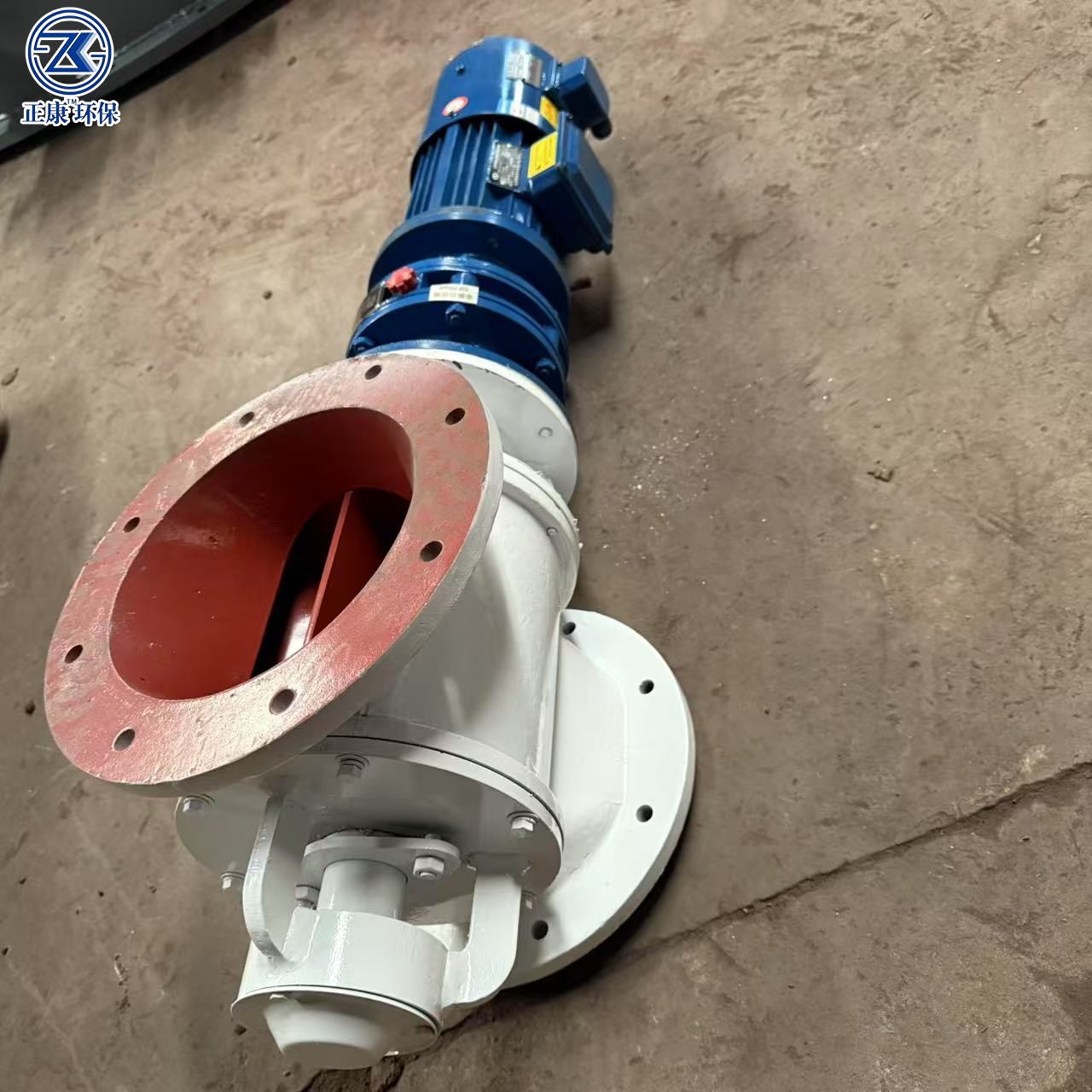

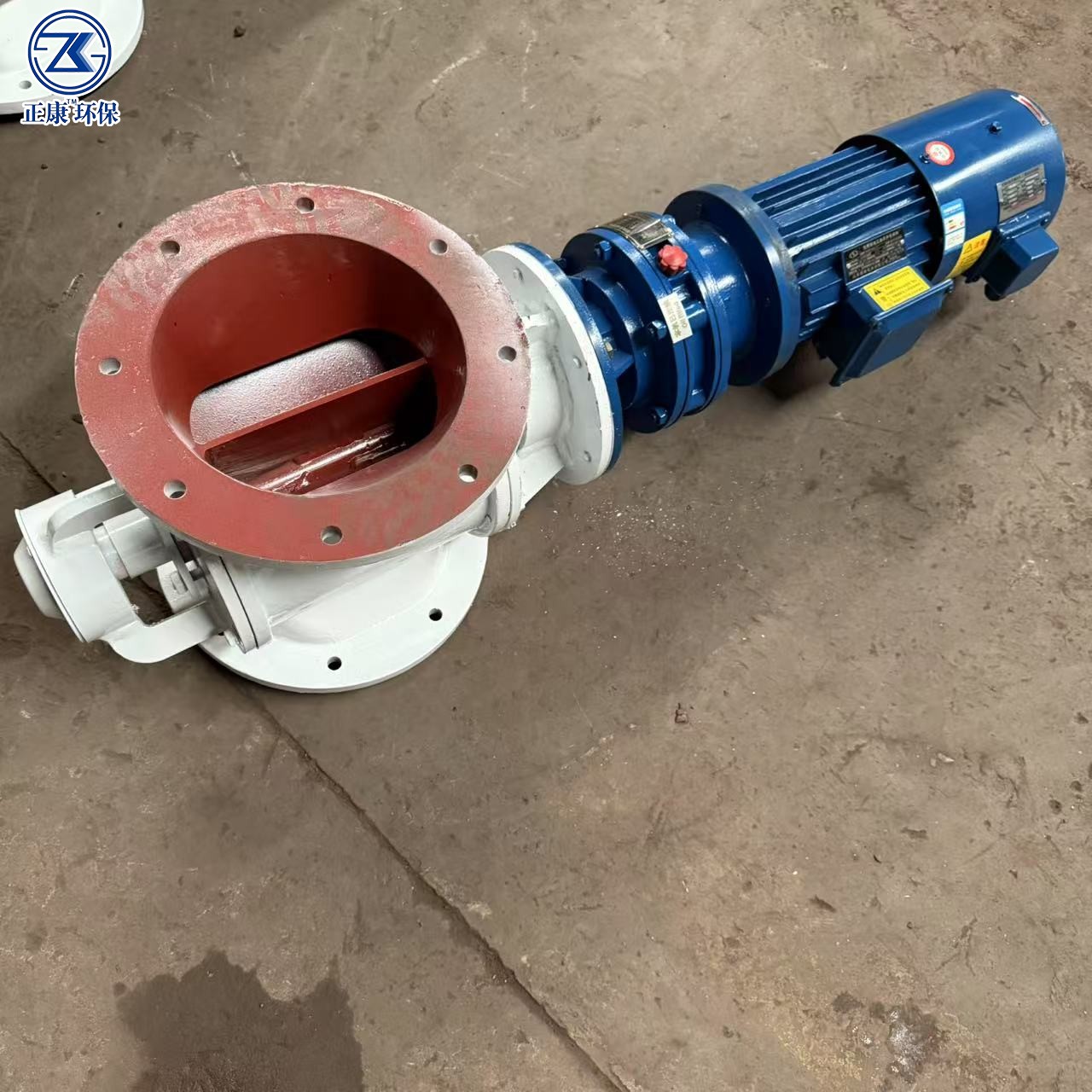

مُنْزِلُ الحَوَامِلِ النُّجُمِيُّ

(يُعرف أيضًا باسم صمام تفريغ الرماد النجمي أو صمام تفريغ دوار) هو جهاز صناعي يجمع بين وظائف التفريغ والعزل الهوائي، ويستخدم على نطاق واسع في أنظمة الترشيح ونقل المسحوق والمواد البناء والغذاء الحبوبي. والوظيفة الأساسية منه هو إخراج المواد المسحوقة والحبيبية من مخازن المواد وعربات الرماد في المُرَشِّحات بشكل مستمر ومتساوٍ، مع منع دخول الهواء الخارجي إلى النظام لمنع تعطيل الاستقرار الضاغط السلبي.

١. التركيب الأساسي ومبدأ العمل

١.١ التركيب المكون

الجزء المحرك: المحرك + م减速器 (يُستخدم عادةً م减速器 دبوس الدوائر البندولية، ذو عزم دوران عالي وضوضاء منخفضة)
الجزء الرئيسي: صمام دائري، طُرَابِيس دوارة (غالبًا ما يكون عدد الأوراق ٤/٦/٨ قطع، ويكون الفجوة بينها وبين تجويف الصمام صغيرة جدًا)، أغطية النهايات والمكونات الغازية.
الجزء المساعد: فتحة التغذية (تتصاعد بمزهرات مع مخزن المواد/عربة الرماد)، فتحة الإخراج (تتصاعد مع أنابيب نقل المواد)، مكونات المحامل (ذات هيكل الغازية والوقاية من الغبار).

١.٢ مبدأ العمل

يقوم المحرك بتشغيل الطُرَابِيس لتدور داخل الصمام عبر م减速器. عندما تدور أوراق الطُرَابِيس إلى أسفل فتحة التغذية، تسقط المواد في تجويف formado بين الأوراق والصمام. تستمر الطُرَابِيس في الدوران، وتنقل المواد إلى موقع فتحة الإخراج، وتُخرَج تحت تأثير الجاذبية. وفي نفس الوقت، تظل الأوراق التي لم تُفرغ بعد ملامسة جدار الداخل للصمام دائمًا، مما يعزل قناة تدفق الهواء بين فتحة التغذية وفتحة الإخراج، وتحقق التأثير من "التفريغ دون توقف للهواء والعزل الهوائي دون انسداد المواد".

٢. المعلمات الفنية الأساسية (النطاق المستخدم في الصناعة)

المعلمة	القيمة النموذجية	الشرح
القطر التصميمي	١٠٠~٦٠٠ مم (DN)	كلما زاد القطر، زادت كفاءة النقل
سرعة دوران الطُرَابِيس	٥~٣٠ دورة/دقيقة	قد يؤدي السرعة العالية جدًا إلى كسر المواد أو تناثر الغبار
القدرة على النقل	٠.٥~٨٠ م³/ساعة	ترتبط بالقطر والسرعة وكثافة تراكم المواد
درجة حرارة العمل	-٢٠~٢٥٠ مئوية	يتطلب وضع المواد المقاومة للحرارة (مثل طُرَابِيس الفولاذ المُصْفَع) في ظروف العمل عالية الحرارة
مستوى الص抗压	≤ ٠.١ ميجاباسكال	مناسب لأنظمة النقل الضاغط السلبي أو الضاغط الدقيق
المادة	صمام: فولاذ كربوني/فولاذ معدني غير قلوي؛ طُرَابِيس: чугу́н/فولاذ معدني غير قلوي ٢٠١/٣٠٤	اختر فولاذ معدني غير قلوي للمواد المُكَسِبَة

٣. سمات الأداء

المزايا

١. تأثير عزل هوائي ممتاز: تتحكم الفجوة بين الطُرَابِيس والصمام في حدود ٠.١~٠.٣ مم، مما يمنع بشكل فعال انعكاس تدفق الهواء ويمحافظ على استقرار الضغط السلبي في أنظمة الترشيح ونقل المواد بالهواء.٢. التفريغ المستمر والمتساوٍ: يمكن للطُرَابِيس الدوارة بسرعة ثابتة تجنب التغذية المتقطعة للمواد، وتتناسب مع احتياجات العمل المستمر لمعدات النقل اللاحقة.٣. التركيب المضغوط: حجم صغير، تثبيت سهل، يمكن رفعه مباشرة أسفل مخزن المواد أو عربة الرماد.٤. نسبة العطلات منخفضة: عدد القطع الم易耗لة قليل، والصيانة تتطلب فقط استبدال المكونات الغازية وأوراق الطُرَابِيس بانتظام.

القيود

١. غير مناسب للمواد عالية اللزوجة والسهلة التكتل، مما يُحَدِّث بسهولة تجميد الأوراق.٢. ستُسرع المواد الحبيبية الصلبة الكبيرة تآكل الطُرَابِيس وجدار الداخل للصمام، ويجب تثبيت بطانات مقاومة للتآكل.٣. عند نقل المواد عالية الرطوبة، يُحَدِّث بسهولة تلوث الجدران وانسداد المواد.

٤. الأنواع الشائعة والمناطق التطبيقية

النوع	السمات	المناطق التطبيقية
النوع العادي	مادة فولاذ كربوني، فجوة قياسية	المواد المسحوقة والحبيبية الجافة (مثل الأسمنت، رماد الفحم المحمول بالهواء، الغذاء الحبوبي)
النوع المقاوم للتآكل	تثبيت بطانات من سبائك مقاومة للتآكل على طُرَابِيس وجدار الداخل للصمام	المواد المُتَآكِلة (مثل مسحوق المناجم، رمل الكوارتز، مخلفات الأفران)
النوع المقاوم للحرارة العالية	استخدام محامل ومكونات غازية مقاومة للحرارة، والطُرَابِيس من فولاذ مصفَع	أنظمة الترشيح للغازات الساخنة (مثل تفريغ عربات الرماد في الأفران والفرنات في مجال التعدين)
النوع الفولاذ المعدني غير القلوي	مادة فولاذ معدني غير قلوي بالكامل، مضاد للتكيس	المواد المُكَسِبَة (مثل مسحوق المواد الكيميائية، رمل الملح، الأسمدة الكيميائية)
النوع المضاد للانفجار	تجهيز بمحرك وم减速器 مضاد للانفجار	أنظمة نقل المواد易燃易爆 (مثل مسحوق الفحم، دقيق القمح، مسحوق الألمنيوم)

٥. النقاط الأساسية لاختيار النوع والصيانة

النقاط الأساسية لاختيار النوع

١. سمات المواد: اختر المادة والنوع وفقًا لزوجة المواد ورطوبتها ومقاومتها للتآكل.٢. معلمات ظروف العمل: اختر القطر والسرعة المناسبة وفقًا لكمية إخراج مخزن المواد وضغط النظام.٣. المساحة للتثبيت: تأكد من أبعاد التثبيت أسفل مخزن المواد، واختر طريقة التوصيل بالمزهرات أو اللحام.

ملاحظات الصيانة

١. فحص الفجوة بين الطُرَابِيس والصمام بانتظام، واستبدل الطُرَابِيس أو بطانة الصمام عندما تكون الفجوة كبيرة جدًا.٢. الحفاظ على تزييت م减速器، وضيف زيت التروس كل ٣~٦ أشهر.٣. أفرغ المواد المتبقية في الصمام قبل إيقاف التشغيل، لمنع تكتل المواد مما يؤدي إلى صعوبة في بدء التشغيل في المرة التالية.٤. في حالة حدوث تجميد، قم بإيقاف التشغيل فورًا للتحقيق، ولا تقم بتشغيل المحرك بقوة لتفادي حرق المعدات.
