气动花瓣阀

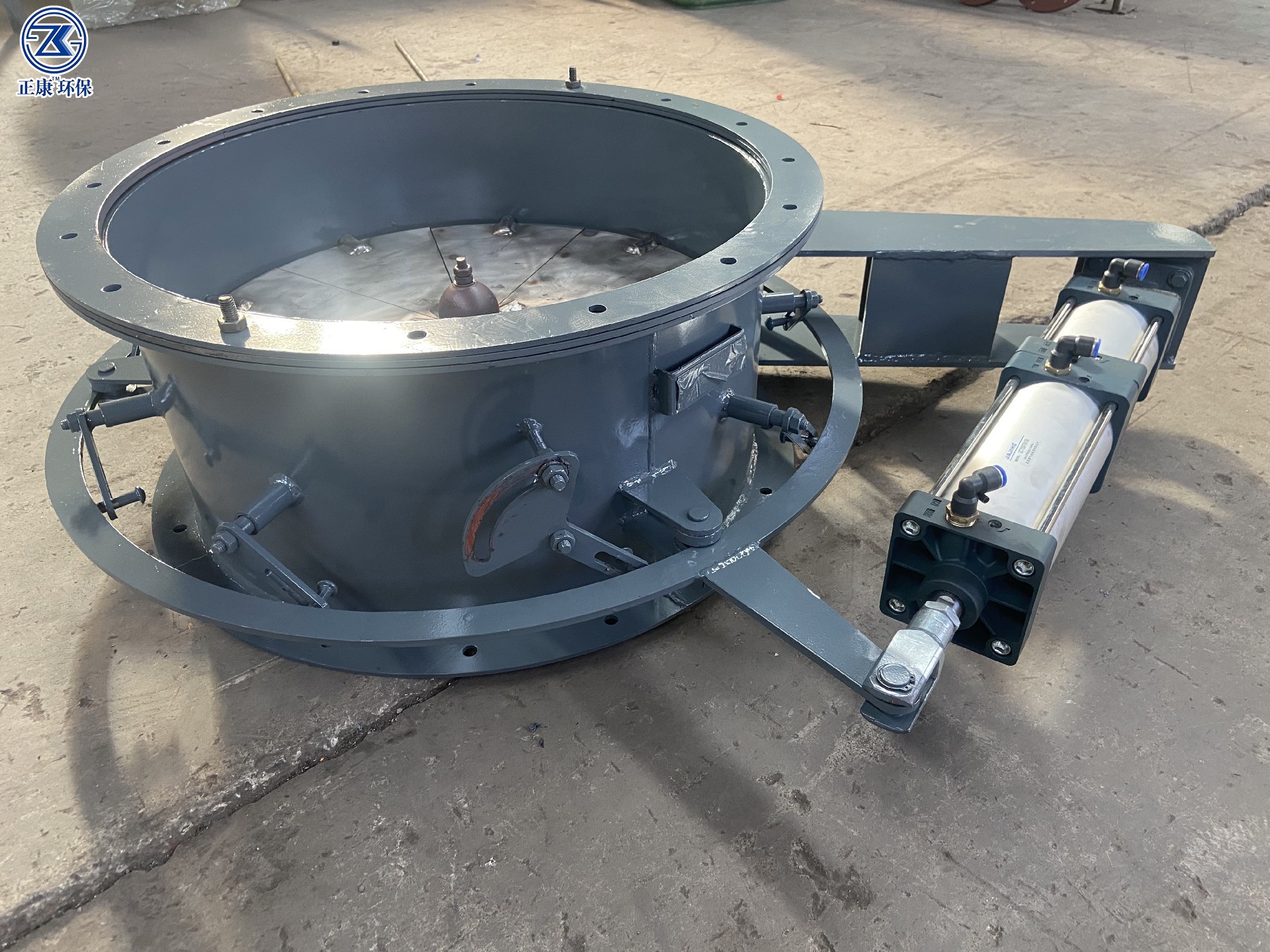

气动花瓣阀 一、结构与原理 1.结构组成：气动花瓣阀主要由阀体、阀芯、阀杆、气动执行器等部分组成。阀体通常采用铸钢、铸铁、不锈钢等材质，具有良好的强度和耐腐蚀性。阀芯由多个花瓣状的叶片组成，这些叶片通过阀轴连接，可绕轴旋转。气动执行器则是驱动阀芯动作的关键部件，主要由气缸、活塞、弹簧等组成。 2.工作原理：当压缩空气进入气动执行器的气缸时，推动活塞运动，活塞通过阀杆带动阀芯上的花瓣状叶片旋转，从而改变阀门的开度，实现对流体流量、压力和流向的控制。当需要关闭阀门时，压缩空气反向进入气缸，推动活塞反向运动，使叶片旋转至关闭位置，阻断流体通道。 二、特点 1.调节性能好：花瓣式的叶片设计使得阀门在开度调节上更加精细和灵活，能够实现对流体流量的控制，阻力系数在叶片开度 25 度至 75 度范围内与开度成线性比例。 2.密封性能可靠：通过合理的结构设计和选用高质量的密封材料，气动花瓣阀在关闭状态下能够防止流体泄漏，保证系统的密封性。 3.结构紧凑：整体结构相对简单紧凑，体积小、重量轻，便于安装和维护，可节省空间，降低安装成本。 4.动作迅速：气动驱动方式使得阀门的开启和关闭速度较快，能够快速响应系统的控制信号，满足对流体的快速控制需求。 5.适用范围广：可用于多种介质，如空气、烟气、水、油品等，适用于高温、高压、常压等不同的压力环境和工作温度条件。 6.控制方式多样：可以实现就地控制、遥控以及集中控制等多种控制方式，还可直接与 PLC 或其他控制系统连接，实现自动化控制。 三、应用领域 1.电力行业：用于火力发电厂的烟气排放系统、通风系统、蒸汽输送管道等，调节烟气流量、空气流量和蒸汽流量，保证发电过程的稳定运行。 2.冶金行业：在钢铁厂、冶炼厂等的炉膛排气、烟道排放、热风循环和供水系统中，用于控制气体和液体的流量，优化生产工艺，提高生产效率。 3.化工行业：广泛应用于化工生产中的各种流体输送管道，如酸碱介质的输送、化学品的储存和加注系统等，实现对腐蚀性介质的控制。 4.建材行业：用于水泥厂、玻璃厂等的通风除尘系统、物料输送系统，调节风量和物料流量，保证生产过程的环保。 5.矿山行业：在矿山的通风系统、选矿厂的矿浆输送系统等中发挥作用，控制空气和矿浆的流量，保障矿山生产的安全和稳定。 四、选型要点 1.材质选择：根据介质的性质、温度、压力等因素选择合适的阀体材质，如普通气体或液体可选用铸钢或铸铁材质，对于腐蚀性介质则需选用不锈钢或衬胶等耐腐蚀材质。 2.连接形式：常见的连接形式有法兰连接、对夹等，需根据管道的连接方式和安装要求进行选择。 3.驱动方式：确认是气动驱动方式，并根据实际需求选择单作用或双作用的气动执行器，单作用执行器在失气时会自动复位到初始位置，双作用执行器则需要气源提供双向动力。 4.公称通径和压力：根据管道的直径和系统的工作压力，选择合适公称通径和公称压力的气动花瓣阀，以确保阀门能够正常工作，满足流量和压力控制要求。 5.流量特性：根据系统对流量控制的要求，选择具有合适流量特性的阀门，如线性流量特性或等百分比流量特性等，以实现流量调节。
