电动三通分料阀

产品型号：根据需求定制

产品尺寸：根据需求定制

产品分类：阀门

上架时间：2026-03-31 13:33:31

产品描述：电动三通分料阀（又称电动三通分料器、三通溜子）是工业物料输送系统中，用于快速切换固体颗粒、粉状物料流向的核心设备，广泛应用于建材、冶金、矿山、粮食等行业。一、核心结构与工作原理主要组成：1.阀体：钢板焊结构，耐磨内衬（可选）2.阀板 / 溜板：摆动式分流挡板3.阀轴与曲柄机构：传动部件4.电动推杆：标准驱动装置...

在线订购

电动三通分料阀（又称电动三通分料器、三通溜子）是工业物料输送系统中，用于快速切换固体颗粒、粉状物料流向的核心设备，广泛应用于建材、冶金、矿山、粮食等行业。

一、核心结构与工作原理

主要组成：

1.阀体：钢板焊结构，耐磨内衬（可选）

2.阀板 / 溜板：摆动式分流挡板

3.阀轴与曲柄机构：传动部件

4.电动推杆：标准驱动装置（直线往复运动）

5.限位 / 反馈装置：位置指示、信号反馈

工作原理：

电动推杆伸缩 → 带动曲柄、阀轴旋转 → 阀板在阀体内摆动（约 30°~90°） → 切换物料通道，实现一进两出或两进一出的流向控制。

二、结构形式（按流道）

1.正三通（Y 型 / T 型）：一进两出对称分流，物料分配均匀

正三通电动分料阀

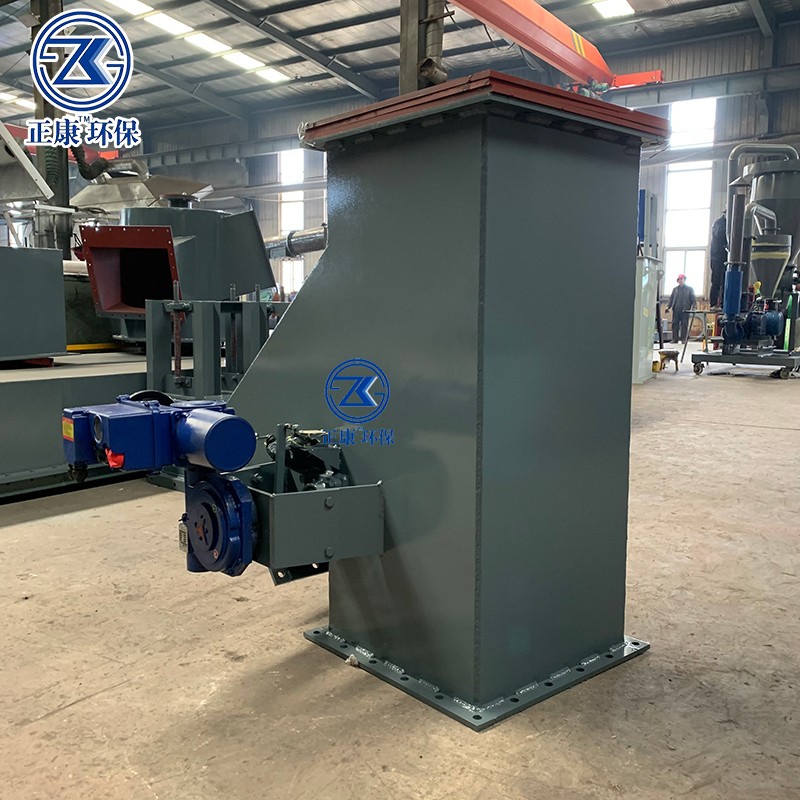

2.侧三通（L 型 / 斜三通）：一进侧出，主路 / 旁路快速切换

侧三通电动分料阀

三、主要特点

1.结构紧凑：体积小、重量轻、流道阻力小

2.切换迅速：全行程通常 3~8 秒

3.驱动可靠：电动推杆推力大、运行稳定、故障率低

4.适配性强：可配防爆电机、耐高温材质（≤300℃）

5.自动化：支持 PLC / 远程控制、位置反馈、联锁保护

四、技术参数（常规）

1.通径规格：200×200 ~ 1000×1000mm（方口）；DN200~DN800（圆口）

2.适用物料：粉料、颗粒、晶体（比重≤2.5t/m³）

3.工作压力：常压 / 微压（~0.01MPa）

4.温度：常温型≤120℃；高温型≤300℃

5.电源：380V/50Hz

6.材质：碳钢 Q235；耐磨钢；不锈钢 304/316（可选）

五、典型应用场景

1.建材：水泥、生料、粉煤灰、砂石输送换向

2.冶金：矿石、煤粉、烧结粉料分流

3.粮食：谷物、饲料仓间切换

4.环保：除尘灰、粉尘输送分配

六、选型要点

1.通径：匹配输送管道（方 / 圆口）

2.结构：正三通（分流）/ 侧三通（换向）

3.物料：温度、磨蚀性、粒度 → 决定材质与内衬

4.控制：点动 / 自保持 / 远程 / 防爆 / 位置反馈

5.安装角度：水平 / 倾斜（通常≥45°）

七、与其他类型对比

1.电动：推力大、速度稳定、控制方便（主流）

2.电液动：推力更大、耐冲击、适合重载

3.气动：响应快、防爆、需气源
