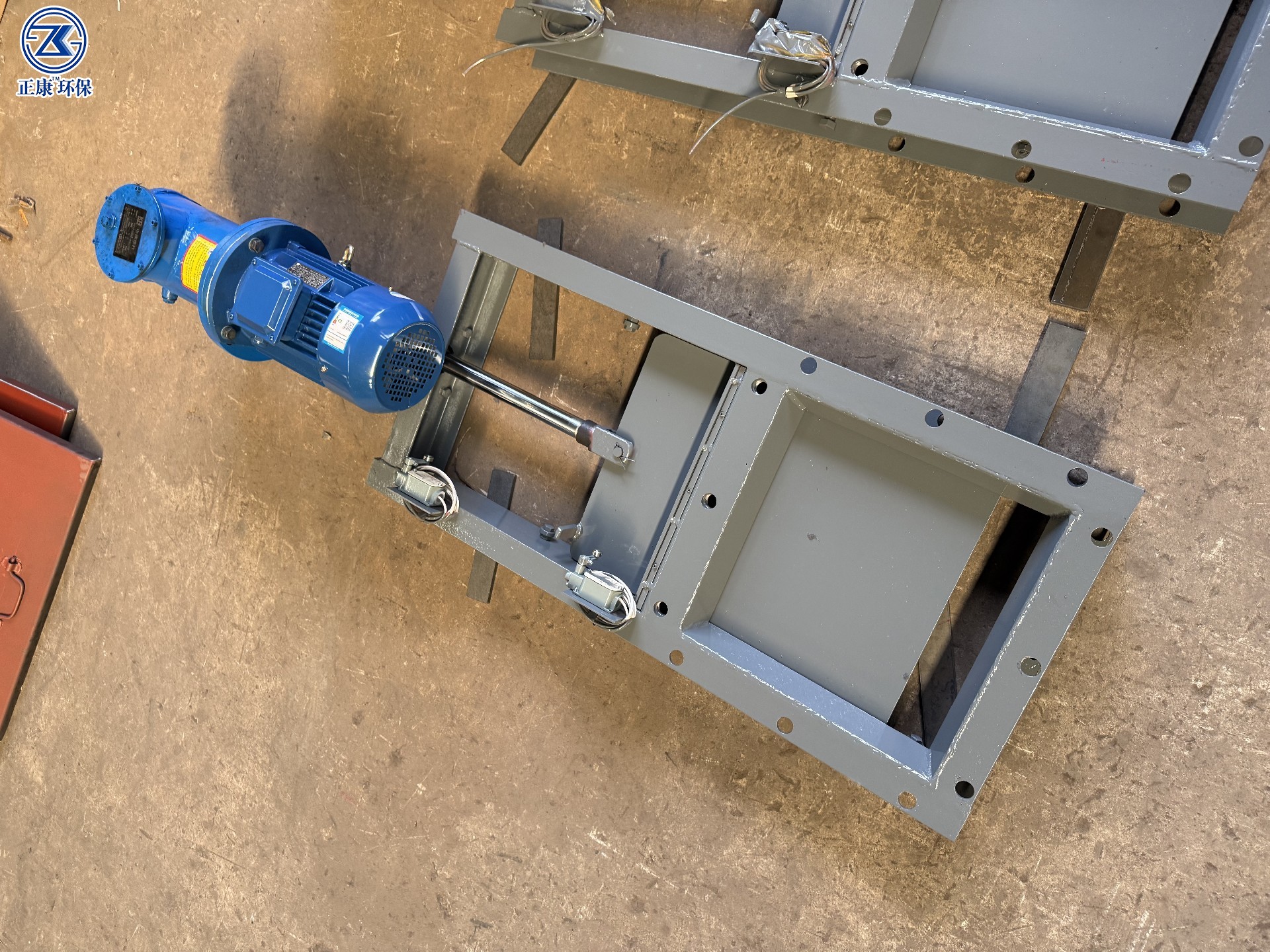

电液动插板阀

一、结构组成

1.阀体：是阀门的外壳，通常采用碳钢或不锈钢等材料制成，具有足够的强度和耐腐蚀性，以承受管道内介质的压力和冲刷。

2.插板：是实现阀门开启和关闭的关键部件，通常为平板状，与阀座紧密配合，通过上下移动来控制流体的通断。

3.电液推杆：由电动机、液压泵、液压缸等组成，是插板阀的驱动装置。电动机带动液压泵工作，将液压油输送到液压缸中，产生推力驱动插板运动。

4.控制系统：用于接收开启或关闭阀门的指令，并控制电液推杆的动作，同时还能监测插板的位置，确保插板达到预设的开启或关闭位置。

二、工作原理

1.接收指令：控制系统接收到开启或关闭阀门的信号。

2.电动机启动：信号触发电动机启动，驱动液压泵。

3.液压传动：液压泵开始工作，将液压油通过管路输送到液压缸，液压油进入液压缸产生推力，驱动插板沿阀体内部移动。

4.插板运动：插板根据液压缸的推力进行移动，向开启或关闭位置移动。插板从阀座上抬起，流体得以通过阀门；插板向下移动，紧贴阀座，从而切断流体通路。

5.控制反馈：控制系统内的传感器监测插板位置，确保插板达到预设的开启或关闭位置。一旦插板到达设定位置，控制系统发送信号停止电动机，液压泵停止工作，同时液压系统的压力维持，保持插板在当前位置，直到接收到新的指令。

三、特点

1.操作灵活：采用电液驱动，可实现远距离控制和计算机联网控制，操作方便快捷，能够满足不同工况下的控制要求。

2.响应速度快：电液动插板阀的响应时间短，能够快速开启和关闭阀门，适用于需要快速切换的场合。

3.密封性能好：插板与阀座之间能形成良好的密封，可防止泄漏，降低能耗，适合需要防止泄漏的应用。

4.推力大：液压系统提供的推力大，可以驱动大型或重型阀门，适用于大口径管道和高压力工况。

5.结构紧凑：整体结构紧凑，占用空间小，安装方便，可节省管道系统的安装空间和成本。

6.耐高压、耐腐蚀：阀体和插板通常采用金属材料制成，具有良好的耐高压和耐腐蚀性能，能够适应各种恶劣的工作环境。

四、应用领域

1.建材行业：用于水泥、石灰、砂石等粉状和颗粒状物料的输送和流量控制，如水泥库、石灰石仓、煤仓等的卸料口。

2.冶金行业：在矿石、焦炭、铁水等物料的输送和处理过程中，用于控制物料的流量和通断，如高炉的上料系统、出铁场的铁水罐车等。

3.矿山行业：适用于矿石、矿粉、尾矿等物料的输送和排放控制，如选矿厂的破碎车间、磨矿车间、尾矿库等。

4.化工行业：用于各种化工原料、中间体和成品的输送和流量控制，如酸、碱、盐、化肥、塑料颗粒等，可确保生产过程的稳定和安全。

5.电力行业：在电站的除灰、除渣系统中，用于控制灰渣浆的排放和输送，以及在燃煤锅炉的给煤系统中，控制煤的流量。
