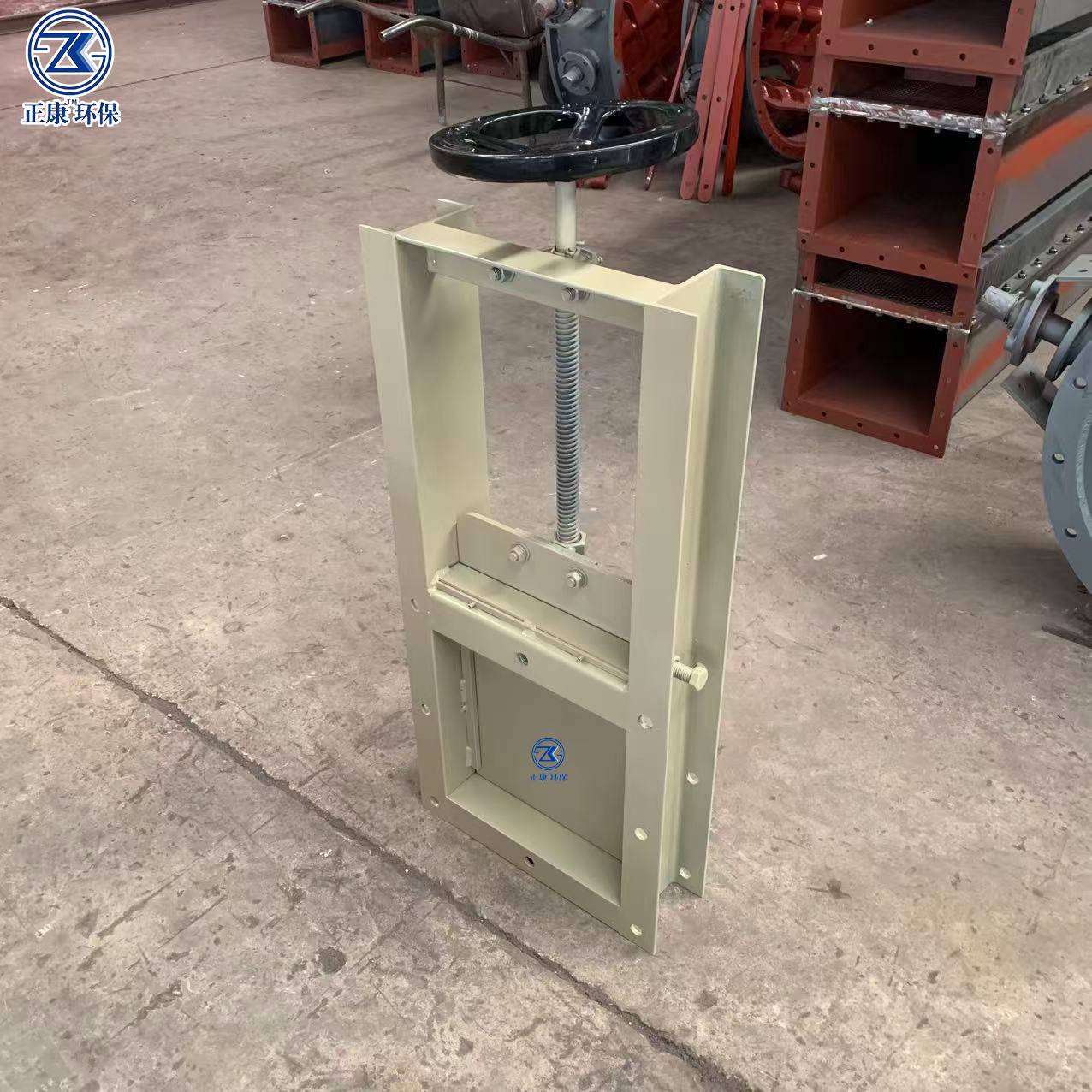

手动插板阀

产品型号：根据需求定制

产品尺寸：根据需求定制

产品分类：阀门

上架时间：2026-01-22 13:13:55

产品描述：手动插板阀是一种用于截断或导通管道中流体的阀门，通常通过手动操作来控制其开闭状态。结构组成：阀体：是手动插板阀的主体部分，一般由铸铁、碳钢、不锈钢等材料制成，形状有方形、圆形等，内部有容纳闸板的空间，并设有密封结构。闸板：是实现流体截断和导通的关键部件，通常由金属材料制成，其形状和尺寸与阀体内部通道...

在线订购

手动插板阀是一种用于截断或导通管道中流体的阀门，通常通过手动操作来控制其开闭状态。

结构组成：

阀体：是手动插板阀的主体部分，一般由铸铁、碳钢、不锈钢等材料制成，形状有方形、圆形等，内部有容纳闸板的空间，并设有密封结构。

闸板：是实现流体截断和导通的关键部件，通常由金属材料制成，其形状和尺寸与阀体内部通道相匹配，表面可能会进行特殊处理以提高密封性能。

密封件：用于确保闸板与阀体之间的密封性，常见的密封材料有橡胶、聚四乙烯等，在一些高温或高压场景下，可能会采用金属密封结构。

手轮和传动部件：手轮是手动操作部件，通过旋转手轮来驱动闸板移动。传动部件包括阀杆、齿轮、螺杆等，用于将手轮的旋转运动转化为闸板的直线运动。

工作原理：手动旋转手轮时，手轮的旋转运动通过传动部件传递给闸板，使闸板沿着阀体的导轨上下或左右移动，从而实现阀门的开启或关闭。当闸板完全打开时，流体通道无阻；当闸板完全关闭时，流体通道被截断。

特点：

优点：具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。

缺点：阀密封面之间易引起冲蚀和擦伤，维修比较困难，外形尺寸较大，开启需要空间，开闭时间长。

适用范围：广泛应用于冶金、碳素、化工、建材、矿山、粮食等行业，可用于控制粉料、晶粒料、颗粒料及小块物料的流量或输送，也可用于污水处理、通风系统等管道中。
