สายพานลำเลียงสกรู

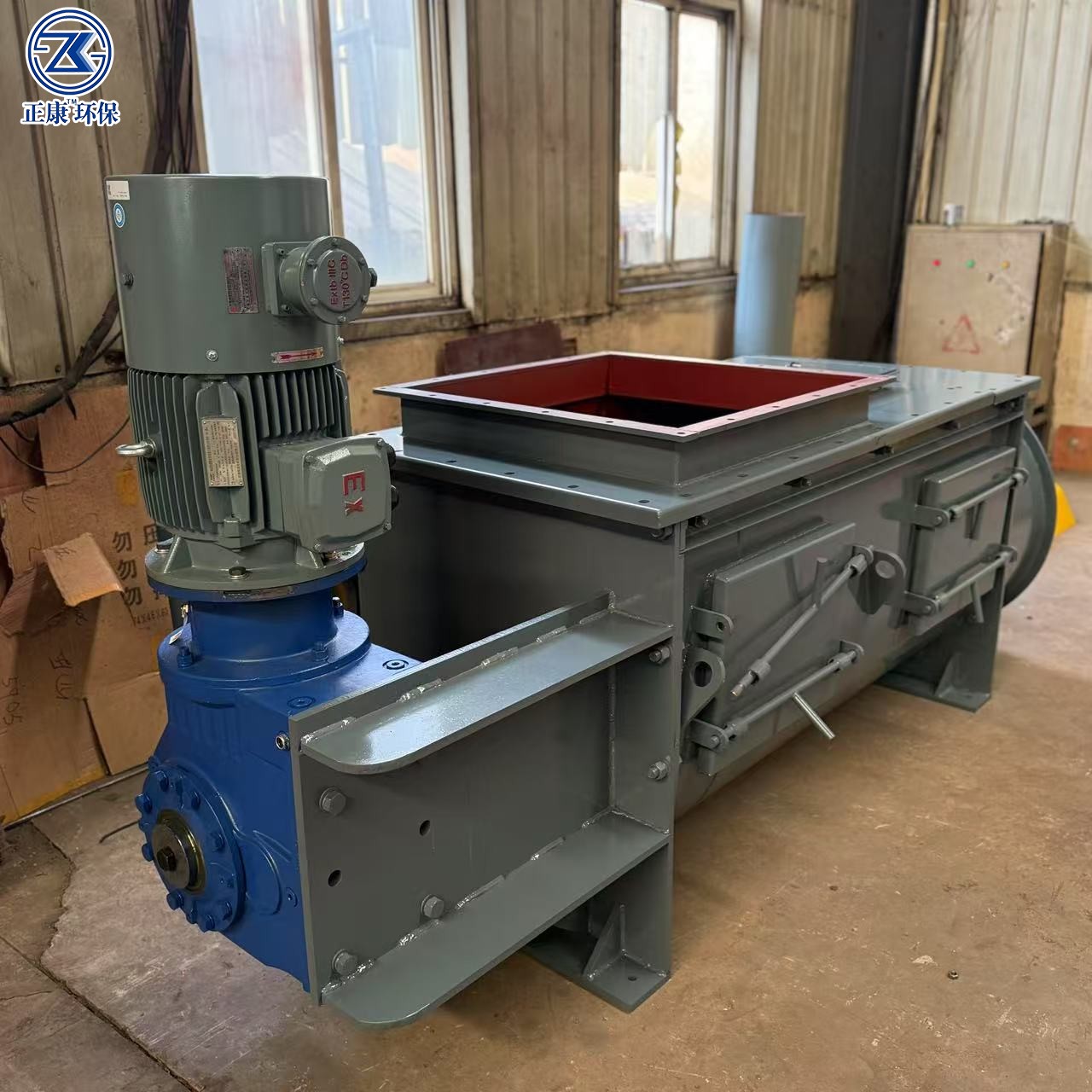

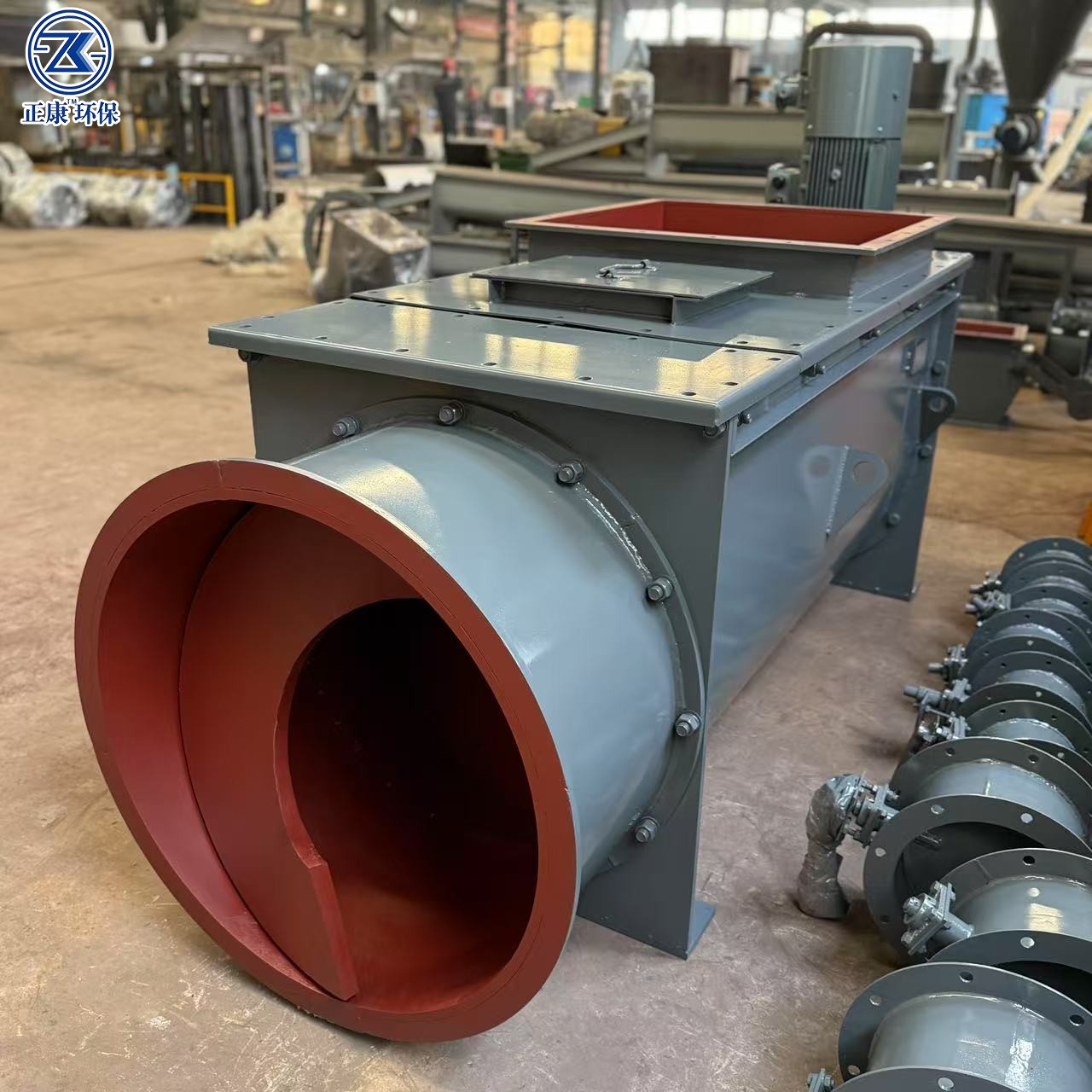

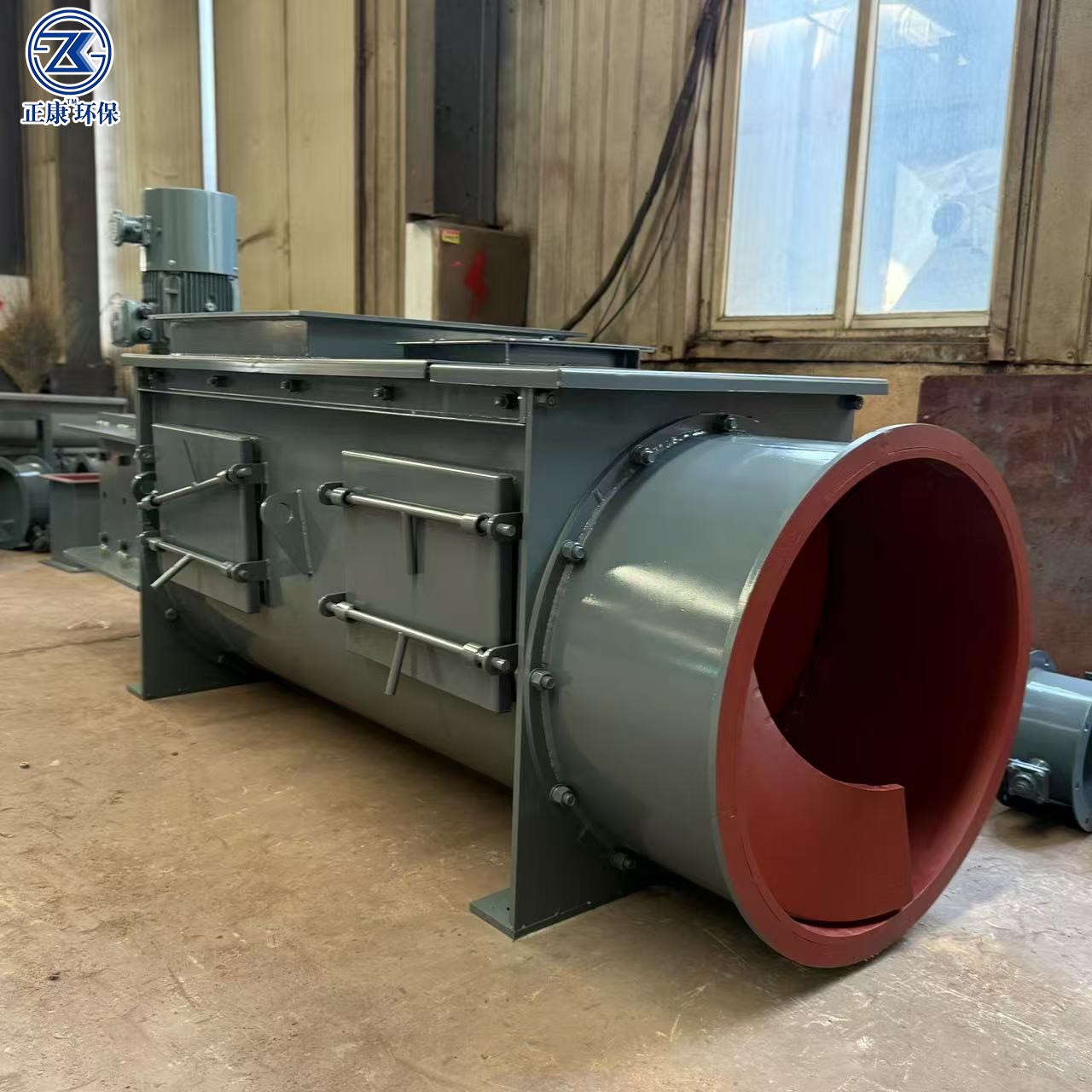

คอนเวเยอร์เกลียวไม่มีแกนกลางแบบมีใบพัด

产品型号：ตอบสนองตามความต้องการ

产品尺寸：ตอบสนองตามความต้องการ

产品分类：สายพานลำเลียงสกรู

上架时间：2026-02-11 13:06:59

产品描述：คู่มือครบวงจร เครื่องลำเลียงวัสดุแบบสกรูเกลียว (เรียกทั่วไปว่า จงหลง)เครื่องลำเลียงวัสดุแบบสกรูเกลียว เป็นอุปกรณ์ลำเลียงต่อเนื่องที่ใช้ใบพัดสกรูหมุนเพื่อ...

在线订购

คู่มือครบวงจร เครื่องลำเลียงวัสดุแบบสกรูเกลียว (เรียกทั่วไปว่า จงหลง)

เครื่องลำเลียงวัสดุแบบสกรูเกลียว เป็นอุปกรณ์ลำเลียงต่อเนื่องที่ใช้ใบพัดสกรูหมุนเพื่อผลักวัสดุให้เคลื่อนที่ตามทิศทางที่กำหนดภายในตัวเครื่องที่固定。นิยมใช้กันอย่างแพร่หลายในอุตสาหกรรมสิ่งแวดล้อม、โลหะ、วัสดุก่อสร้าง、เคมี เป็นต้น เหมาะอย่างยิ่งสำหรับลำเลียงวัสดุผง、เม็ดและก้อนขนาดเล็กบริษัท เจิ้งคาง อินไวรอนเมนท์ เป็นผู้ผลิตมืออาชีพ มีรูปแบบโครงสร้างหลากหลาย ได้แก่ แบบ U / แบบท่อ、มีเพลากลาง / ไม่มีเพลากลาง รองรับการออกแบบปรับแต่งเพื่อตอบสนองสภาพการทำงานที่แตกต่างกัน

一、องค์ประกอบโครงสร้างหลัก

ชื่อชิ้นส่วน	คำอธิบายหน้าที่	วัสดุที่ใช้
ชุดขับเคลื่อน	ให้พลังงานทำงาน ประกอบด้วยมอเตอร์ + เกียร์ลดรอบ	มอเตอร์มาตรฐานชาติ、เกียร์ลดรอบผิวแข็ง
เพลาสกรู	ถ่ายเทแรงบิด รองรับใบพัดสกรู	เหล็ก 45# / 40Cr、ผ่านการปรับสภาพความแข็ง HRC28-32
ใบพัดสกรู	ชิ้นส่วนทำงานหลัก ผลักวัสดุให้เคลื่อนที่	เหล็กคาร์บอน / สแตนเลส สามารถปรับแต่งการป้องกันสึกหรอ / ป้องกันการกร่อนได้
ตัวเครื่อง	จัดการเส้นทางการเคลื่อนที่ของวัสดุ ป้องกันรั่วไหล	แบบ U (แบบเปิด ง่ายต่อการบำรุงรักษา) / แบบท่อ (ปิดสนิท ทั้งหมด ป้องกันฝุ่นและรั่วไหล)
ท่อป้อนและท่อส่งออก	ช่องทางเข้า-ออกวัสดุ	สามารถปรับแต่งขนาดและมุมได้ ตอบโจทย์การจัดวางในสถานที่
ลูกปัดกลาง / ลูกปัดปลาย	รองรับเพลาสกรู ชดเชยการขยายตัวจากความร้อน	ลูกปัดร่องลึก พร้อมอุปกรณ์ป้องกันฝุ่น
ฝาครอบ	ส่วนที่เปิดได้ด้านบนของตัวเครื่อง	เหล็กคาร์บอน / สแตนเลส โครงสร้างเปิด-ปิดรวดเร็ว ง่ายต่อการตรวจสอบซ่อม

การออกแบบที่ปรับปรุงของ เจิ้งคาง อินไวรอนเมนท์：ย้ายลูกปัดหัวและปลายไปนอกตัวเครื่อง ลูกปัดแขวนใช้ลูกปัดลื่น + การปิดผนึกป้องกันฝุ่น ยืดอายุการใช้งาน

二、หลักการทำงาน

มอเตอร์ขับเคลื่อนเพลาสกรูหมุนผ่านเกียร์ลดรอบ
ใบพัดสกรูผลักวัสดุให้เกิดแรงดันตามแนวแกน
วัสดุเกิดการเคลื่อนที่แบบ «ลื่น-กลิ้ง» รวมกันภายใต้แรงโน้มถ่วง、แรงเหวี่ยงและแรงเสียดทาน
วัสดุเคลื่อนที่ไปข้างหน้าตามผิวในตัวเครื่องอย่างต่อเนื่อง จากท่อป้อนไปยังท่อส่งออก

พารามิเตอร์สำคัญ：อัตราการหมุนต้อง ≥ อัตราการหมุนวิกฤต n₀ เพื่อให้แน่ใจว่าวัสดุไม่หมุนร่วมกับใบพัด

三、การจำแนกประเภทหลักและสถานการณ์ที่ใช้

1. จำแนกตามรูปแบบโครงสร้าง

เครื่องลำเลียงสกรูแบบ U：โครงสร้างแบบเปิด ง่ายต่อการสังเกตและทำความสะอาด เหมาะสำหรับวัสดุฝุ่นทั่วไป เช่น ฝุ่นไฟฟ้า、ซีเมนต์ เป็นต้น
เครื่องลำเลียงสกรูแบบท่อ：การออกแบบปิดสนิททั้งหมด ป้องกันฝุ่นและรั่วไหล เหมาะสำหรับลำเลียงวัสดุที่ก่อให้เกิดฝุ่นง่าย、เป็นพิษหรือมีค่า เช่น วัตถุดิบเคมี、ผงอาหาร เป็นต้น

2. จำแนกตาม有无เพลากลาง

เครื่องลำเลียงสกรูมีเพลากลาง：ใช้สำหรับวัสดุผงแห้งไม่เหนียวและวัสดุเม็ดเล็ก เช่น ซีเมนต์、ปูนขาว、ธัญพืช เป็นต้น
เครื่องลำเลียงสกรูไม่มีเพลากลาง：ใช้สำหรับวัสดุที่เหนียว强、พันกันง่าย、มีสิ่งเจือปน เช่น กากบ่อย、วัสดุชีวมวล、ขยะ เป็นต้น การออกแบบไม่มีเพลากลางช่วยหลีกเลี่ยงการพันกันและอุดตันของวัสดุ

3. จำแนกตามมุมติดตั้ง

เครื่องลำเลียงสกรูแนวนอน：ใช้บ่อยที่สุด มุมลำเลียง ≤20° มีประสิทธิภาพสูงสุด
เครื่องลำเลียงสกรูแนวเอียง：มุมลำเลียง 20°-45° ต้องลดค่าสัมประสิทธิ์การเติมเพื่อป้องกันวัสดุไถลลง
เครื่องลำเลียงสกรูแนวตั้ง：ความสูงลำเลียงทั่วไป ≤8m ต้องออกแบบพิเศษเพื่อป้องกันวัสดุไหลย้อน

四、คุณสมบัติและข้อได้เปรียบหลัก

✅ โครงสร้างเรียบง่าย：ชิ้นส่วนน้อย ง่ายต่อการจัดการบำรุงรักษา อัตราการเกิดความเสียหายต่ำ✅ ประสิทธิภาพการปิดผนึกดี：โครงสร้างแบบท่อสามารถลำเลียงแบบปิดสนิททั้งหมด ป้องกันฝุ่นกระจายและมลพิษสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ✅ การทำงานหลายจุด：สามารถป้อนวัสดุและส่งออกวัสดุที่หลายจุดได้ ปรับตอบโจทย์การจัดวางกระบวนการผลิตได้อย่างยืดหยุ่น✅ ใช้พื้นที่น้อย：ขนาดแนวนอนกะทัดรัด เหมาะสำหรับติดตั้งในพื้นที่ที่จำกัด✅ ลำเลียงเสถียร：ลำเลียงต่อเนื่องและสม่ำเสมอ ง่ายต่อการประสานงานกับอุปกรณ์ต่อไป✅ ปรับแต่งได้สูง：เจิ้งคาง อินไวรอนเมนท์สามารถออกแบบปรับแต่งตามลักษณะวัสดุ、ปริมาณลำเลียง、ระยะทาง、อุณหภูมิ เป็นต้น

⚠️ ข้อจำกัด：

การใช้พลังงานสูง ชิ้นส่วนสึกหรอเร็ว (โดยเฉพาะใบพัดและร่องตัวเครื่อง)
ไม่เหมาะสำหรับวัสดุที่เปราะบาง、ก้อนง่าย อาจทำให้วัสดุแตกเป็นชิ้นได้
ระยะทางลำเลียงทั่วไป ≤50m ปริมาณการผลิตทั่วไป ≤100 ตัน/ชั่วโมง

五、พารามิเตอร์เทคนิคผลิตภัณฑ์ของ เจิ้งคาง อินไวรอนเมนท์ (รุ่นมาตรฐาน)

รุ่น	เส้นท่อ (มม.)	ปริมาณลำเลียง (ลบ.ม./ชั่วโมง)	ระยะทางลำเลียง (ม.)	กำลังมอเตอร์ (กิโลวัตต์)	วัสดุที่ใช้
LS200	200	1-5	≤30	1.5-3	แป้งมันสำปะหลัง、แป้ง、ผงเบา
LS325	325	5-20	≤40	3-7.5	ซีเมนต์、ฝุ่นไฟฟ้า、ฝุ่นแร่
LS400	400	15-35	≤45	5.5-11	หิน、ก้อนถ่าน、วัสดุก้อนเล็ก
LS600	600	20-50	≤50	11-18.5	กากโลหะ、วัตถุดิบเคมี、เม็ดวัสดุก่อสร้าง

หมายเหตุ：ข้างต้นเป็นพารามิเตอร์มาตรฐาน เจิ้งคาง อินไวรอนเมนท์สามารถ提供รุ่นปรับแต่งที่มีเส้นท่อใหญ่และระยะทางยาวขึ้นได้

六、ประเด็นสำคัญในการเลือกใช้

การวิเคราะห์ลักษณะวัสดุ (กำหนดวัสดุและโครงสร้างอุปกรณ์)

ลักษณะทางกายภาพ：ขนาดเม็ด、ความชื้น (อัตราการความชื้น >15% ง่ายต่อการเกาะตัว)、ความหนาแน่น、ความสามารถในการไหล
ลักษณะทางเคมี：ความกร่อน (เลือกสแตนเลส / เคลือบป้องกันการกร่อน)、ความสึกหรอ (เลือกแผ่นรองป้องกันสึกหรอ / เพิ่มความหนาใบพัด)
ความต้องการพิเศษ：อุณหภูมิ (วัสดุที่ทนความร้อนสูงสำหรับวัสดุร้อน)、เป็นพิษ (ต้องเสริมการปิดผนึก)

การกำหนดพารามิเตอร์หลัก

ปริมาณลำเลียง：กำหนดปริมาณลำเลียงต่อชั่วโมงตามความต้องการการผลิต (ลบ.ม./ชั่วโมง หรือ ตัน/ชั่วโมง)
ระยะทางและมุมลำเลียง：ระยะทางแนวนอน ≤50m มุมเอียง ≤20° เป็นที่ดีที่สุด ความสูงแนวตั้ง ≤8m
ค่าสัมประสิทธิ์การเติม：เลือกตามลักษณะวัสดุ (วัสดุที่ไหลได้ดี 0.40-0.45、วัสดุที่สึกหรอ 0.30-0.35)
อัตราการหมุนสกรู：ต้องต่ำกว่า 90% ของอัตราการหมุนวิกฤต เพื่อป้องกันแรงเหวี่ยงวัสดุสูงเกินไปที่ส่งผลต่อการลำเลียง

การเลือกรูปแบบโครงสร้าง

วัสดุไม่เหนียว、ไม่พันกัน → สกรูมีเพลากลาง
วัสดุเหนียว强、พันกันง่าย → สกรูไม่มีเพลากลาง
สภาพการทำงานทั่วไป → แบบ U (ง่ายต่อการบำรุงรักษา)
วัสดุมีฝุ่นมาก / เป็นพิษ → แบบท่อ (ปิดสนิททั้งหมด)
วัสดุที่มีความสึกหรอสูง → ติดตั้งแผ่นรองป้องกันสึกหรอที่ใบพัดและผิวในร่องตัวเครื่อง
วัสดุที่มีความกร่อน → สแตนเลส / แผ่นรองพลาสติก / การพ่นสีป้องกันการกร่อน

七、ความเสียหายที่พบบ่อยและวิธีแก้ไข

ประเภทความเสียหาย	สาเหตุหลัก	มาตรการแก้ไข
อุดตันวัสดุ	1. อัตราการหมุนสูงเกินไป (>110% ของอัตราการหมุนวิกฤต)2. การป้อนวัสดุไม่สม่ำเสมอ3. ความชื้นของวัสดุสูงเกินไป (>15%)4. พื้นที่ตัดขวางของลูกปัดกลางใหญ่เกินไป	1. ลดอัตราการหมุนให้ต่ำกว่า 90% ของอัตราการหมุนสูงสุด n_max2. ติดตั้งเครื่องป้อนวัสดุสั่นสะเทือน3. ทำความแห้งวัสดุหรือลดความชื้น4. ปรับปรุงโครงสร้างลูกปัด พื้นที่ตัดขวาง ≤25% ของพื้นที่ใช้สอยร่องวัสดุ
ใบพัดสึกหรอเร็ว	1. วัสดุมีความสึกหรอสูง2. การเลือกวัสดุใบพัดไม่เหมาะสม	1. เพิ่มความหนาใบพัด (8-15 มม.) ใช้แผ่นเหล็กป้องกันสึกหรอ2. ติดตั้งแผ่นรองป้องกันสึกหรอ พ่นอัลลอยป้องกันสึกหรอบนพื้นผิว
รั่วไหลมาก	1. ชิ้นส่วนปิดผนึกสึกหรอเก่า2. น็อตที่เชื่อมตัวเครื่องหลวม3. ฝาครอบไม่ปิดสนิท	1. เปลี่ยนชิ้นส่วนปิดผนึกอย่างสม่ำเสมอ2. ตรวจสอบและขันน็อตให้แน่น3. ใช้ฝาครอบแบบเปิด-ปิดรวดเร็ว ให้แน่ใจว่าปิดสนิท
เสียงดังมาก	1. ลูกปัดสึกหรอ2. เพลาสกรูไม่สมดุล3. มีสิ่งแข็งเจือปนในวัสดุ	1. เปลี่ยนลูกปัด2. ปรับแก้เพลาสกรู3. ติดตั้งอุปกรณ์กำจัดเหล็ก ทำความสะอาดสิ่งแข็ง

八、ข้อได้เปรียบบริการปรับแต่งของ เจิ้งคาง อินไวรอนเมนท์

ปรับแต่งวัสดุ：มีตัวเลือกวัสดุหลากหลาย ได้แก่ เหล็กคาร์บอน、สแตนเลส (304/316L)、อัลลอยป้องกันสึกหรอ เป็นต้น
ปรับปรุงโครงสร้าง：ออกแบบมุมติดตั้งและวิธีป้อน-ส่งออกวัสดุที่ดีที่สุดตามพื้นที่และกระบวนการในสถานที่
สภาพการทำงานพิเศษ：รุ่นระบายความร้อนด้วยน้ำสำหรับอุณหภูมิสูง、รุ่นป้องกันการระเบิด、รุ่นป้องกันการกร่อน เป็นต้น
ควบคุมอัจฉริยะ：สามารถเลือกติดตั้งระบบควบคุมความเร็ววาไรเอ่ย、PLC、การตรวจสอบระยะไกล เป็นต้น
บริการวงจรชีวิตทั้งหมด：โซลูชันแบบจุดเดียวตั้งแต่การเลือกใช้、ออกแบบ、ผลิต、ติดตั้งไปจนถึงบำรุงรักษาหลังการขาย

九、ขอบเขตการใช้งาน

อุตสาหกรรมสิ่งแวดล้อม：การกำจัดฝุ่นจากถังฝุ่น、การจัดการกากบ่อย、การลำเลียงวัสดุในโรงงานเผาไหม้ขยะ
อุตสาหกรรมโลหะ：ลำเลียงฝุ่นแร่、กากโลหะ、ถ่าน
อุตสาหกรรมวัสดุก่อสร้าง：ลำเลียงซีเมนต์、ปูนขาว、ฝุ่นไฟฟ้า、หินทราย
อุตสาหกรรมเคมี：ลำเลียงปุ๋ย、ยาฆ่าแมลง、วัตถุดิบเคมี、เกลือ
อุตสาหกรรมอาหาร：ลำเลียงธัญพืช เช่น ข้าวสาลี、ข้าวโพด、ถั่วเหลือง、แป้ง
อุตสาหกรรมไฟฟ้า：ลำเลียงฝุ่นไฟฟ้า、กากกำจัดกำมะถันในโรงไฟฟ้า
