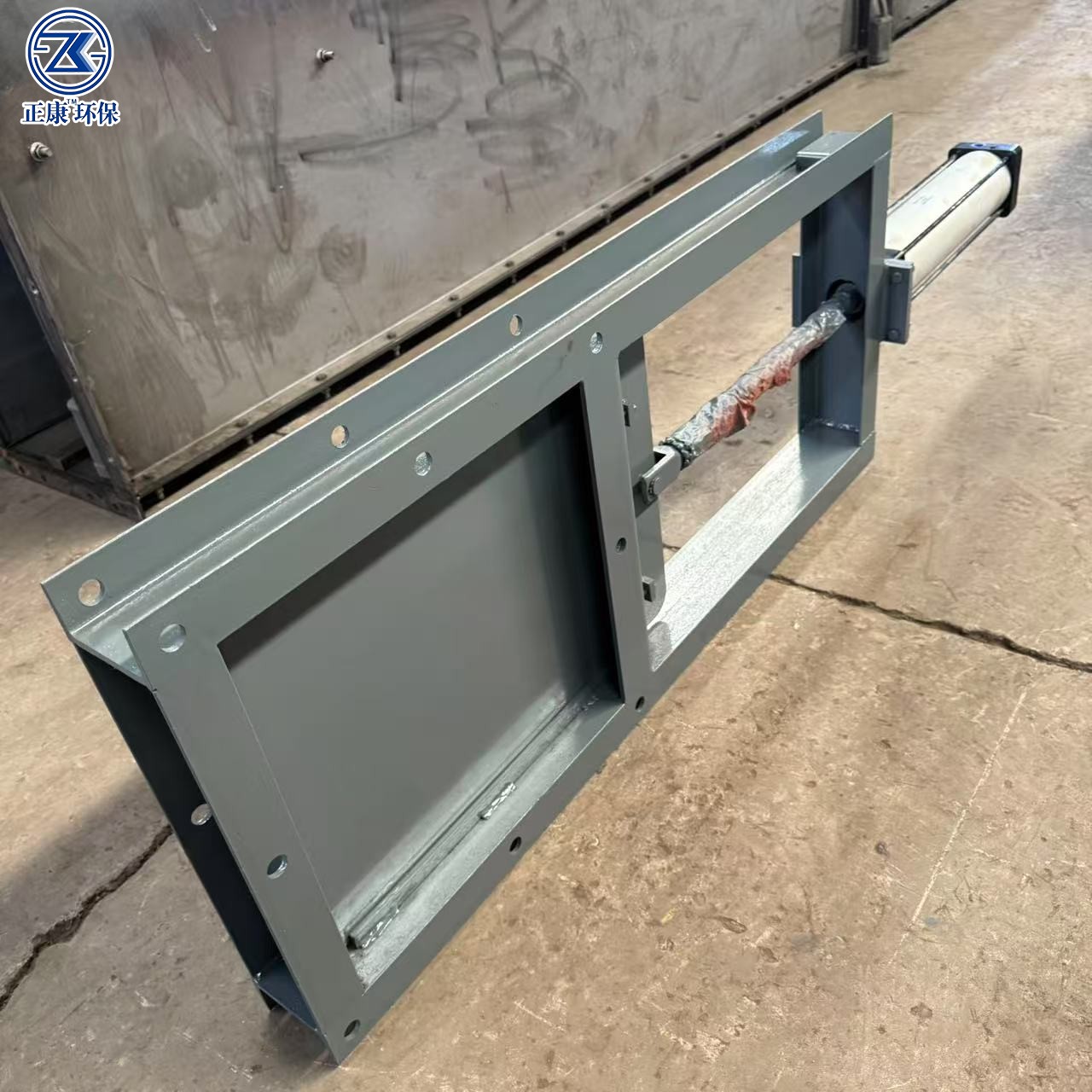

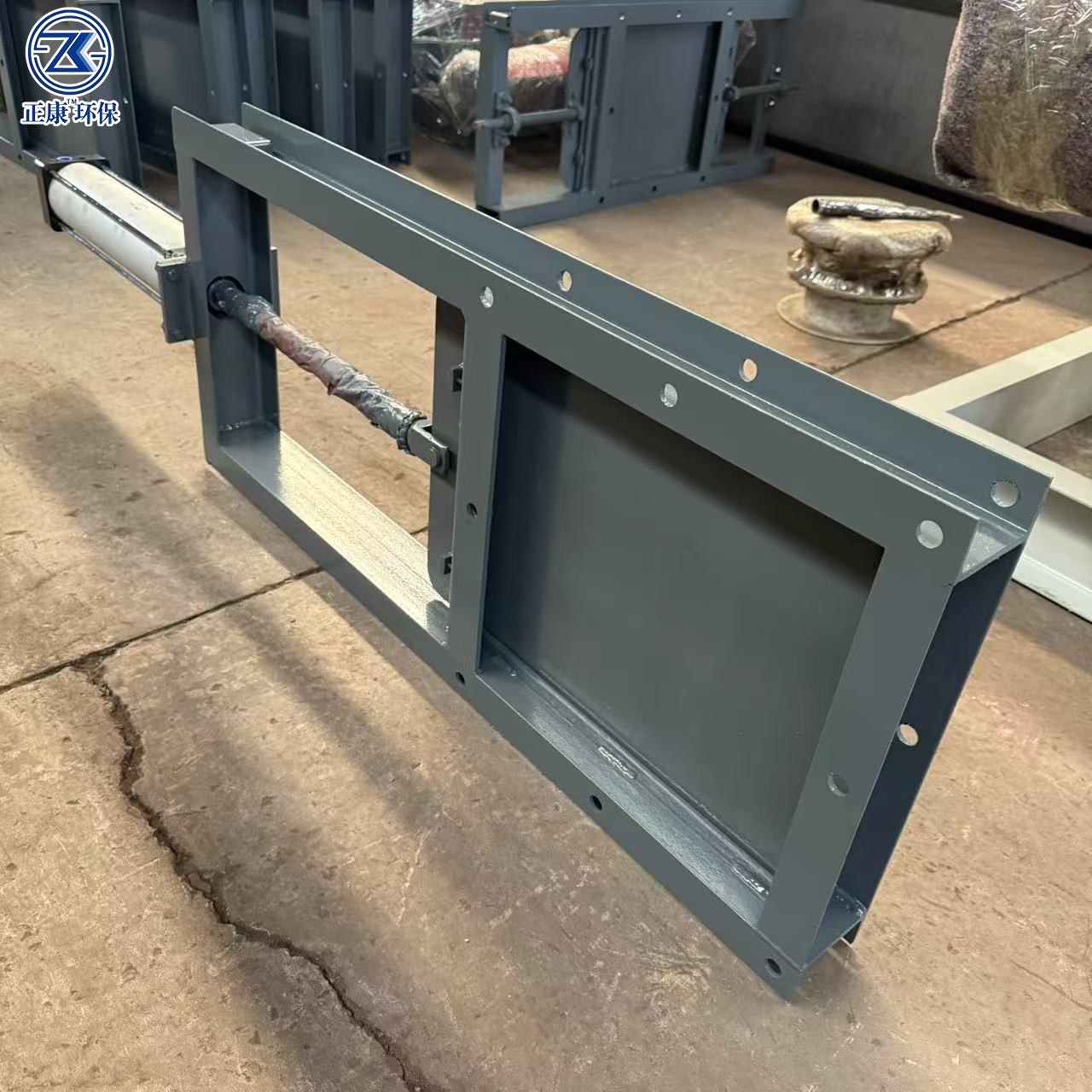

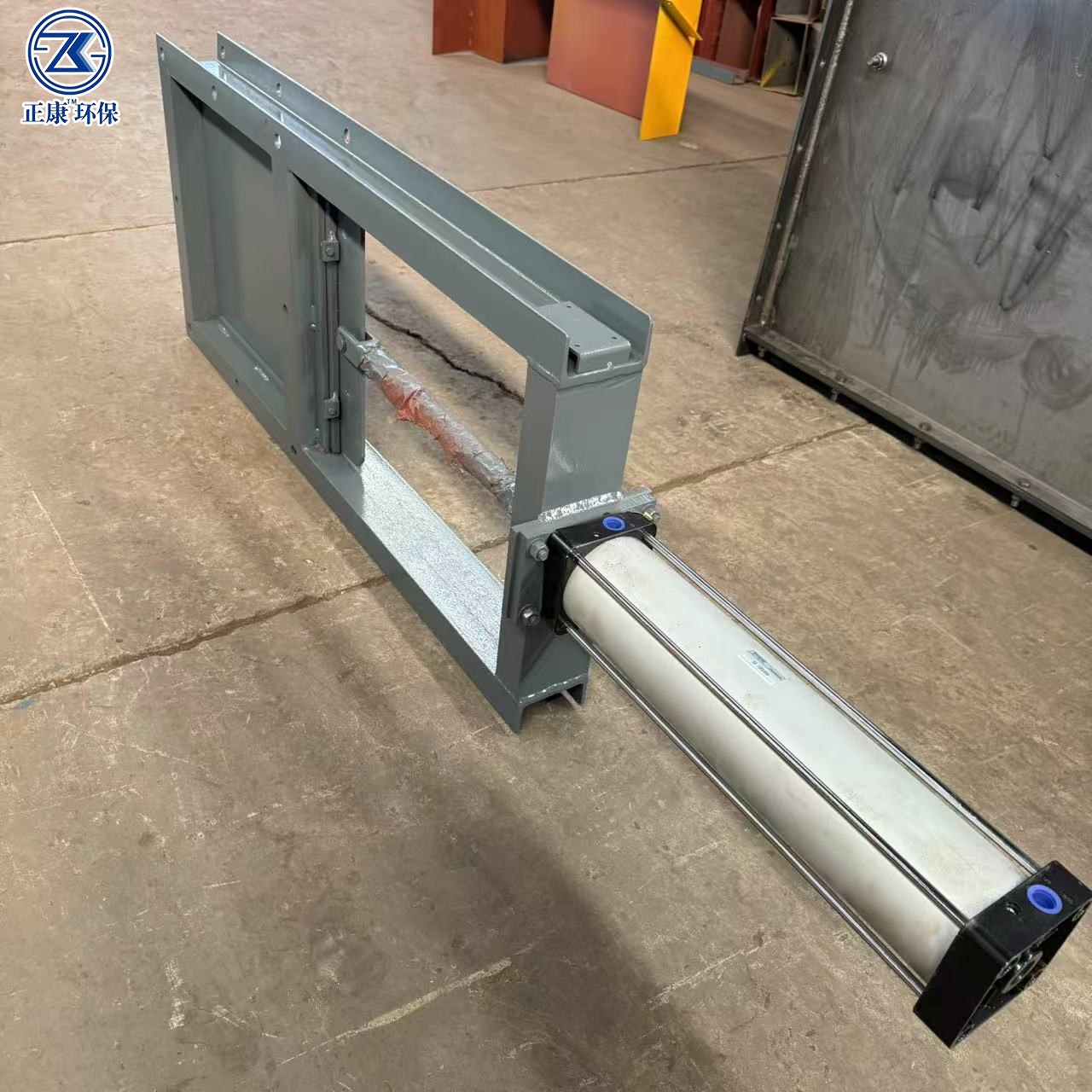

วาล์วสไลด์แบบลม

产品型号：ปรับแต่งตามความต้องการ

产品尺寸：ปรับแต่งตามความต้องการ

产品分类：วาล์ว

上架时间：2026-01-05 09:59:41

产品描述：การเลือกตัวประตูสไลด์แบบลมและกำหนดสถานการณ์การใช้งานแกนหลักคือการจับคุณสมบัติของสื่อ、พารามิเตอร์ของสภาพการทำงานกับประสิทธิภาพของตัวประตูเอง รวมทั้งรวมถ...

在线订购

การเลือกตัวประตูสไลด์แบบลมและกำหนดสถานการณ์การใช้งาน

แกนหลักคือการจับคุณสมบัติของสื่อ、พารามิเตอร์ของสภาพการทำงานกับประสิทธิภาพของตัวประตูเอง รวมทั้งรวมถึงความต้องการของระบบควบคุมอัตโนมัติ ด้านล่างอธิบายรายละเอียดจากสองแง่มุม คือปัจจัยสำคัญในการ选型และสถานการณ์การใช้งานแบบแนวทาง

I. ปัจจัยสำคัญในการ选型ตัวประตูสไลด์แบบลม

ตัวประตูสไลด์แบบลม (เรียกอีกชื่อว่า ตัวประตูเกตวาล์วแบบลม、ตัวประตูสเกตวาล์วแบบลม) มีข้อดีหลักคือเส้นผ่านศูนย์กลางใหญ่、ความต้านทานการไหลน้อย、เปิด-ปิดเร็ว、สามารถควบคุมจากระยะไกลได้ แต่ประสิทธิภาพการซีลและความต้านทานการสึกหรอจำเป็นต้องจับคู่กับสภาพการทำงาน การ选型ต้องให้ความสำคัญกับ 6 ด้านดังนี้:

คุณสมบัติของสื่อ

ประเภทของสื่อเหมาะสำหรับสื่อเช่น ผง、เม็ด、สารละลาย混悬液、ก๊าซ、น้ำสะอาด ฯลฯหากสื่อประกอบด้วยเม็ดคม sắc、สารที่มีความต้านทานการสึกหรอสูง (เช่น 광석、คอก、ฝุ่นฟลายแอช) จำเป็นต้องเลือกแผ่นประตูและซีตวาล์วที่ทำจากวัสดุที่ต้านทานการสึกหรอ (เช่น เหล็กชุบทนต่อการสึกหรอ、สแตนเลสสตีลบางชั้นเซรามิก、ยูรีเทนบางชั้น)
อุณหภูมิของสื่อตัวประตูสไลด์แบบลมแบบปกติเหมาะสำหรับอุณหภูมิระหว่าง -20℃ ~ 120℃สำหรับสภาพการทำงานที่อุณหภูมิสูง (เช่น ก๊าซอากาศร้อน、ผงอุณหภูมิสูง) จำเป็นต้องเลือกaktuátorแบบอุณหภูมิสูง (สูบลมที่ทนต่อความร้อน、ซีล링อุปกรณ์ที่ทนต่ออุณหภูมิสูง) และวัสดุที่ทนต่ออุณหภูมิสูง (เช่น สแตนเลสสตีลอุณหภูมิสูง、โลหะผสมที่ทนต่อความร้อน)
การกัดกร่อนของสื่อสำหรับสื่อที่ม腐蚀性 (เช่น สารละลายกรด-เบส、ก๊าซกัดกร่อน) จำเป็นต้องเลือกวัสดุที่ทนต่อการกัดกร่อน (เช่น สแตนเลสสตีล 304/316、วัสดุพลาสติก PP/PVC) และจับคู่กับaktuátorแบบลมที่ทนต่อการกัดกร่อน

พารามิเตอร์ของสภาพการทำงาน

ความดันการทำงานตัวประตูสไลด์แบบลมส่วนใหญ่เหมาะสำหรับสภาพการทำงานความดันต่ำ ความดัน公称一般为 PN0.6 ~ PN1.6MPaสำหรับสภาพการทำงานความดันสูง (เช่น PN2.5MPa และสูงกว่า) ไม่แนะนำให้เลือก แนะนำให้พิจารณาตัวประตูเกตวาล์วแบบลมหรือบอลวาล์วแบบลมก่อน
ขนาดเส้นผ่านศูนย์กลางข้อดีของตัวประตูสไลด์แบบลมอยู่ที่เส้นผ่านศูนย์กลางใหญ่ (DN100 ~ DN2000 และใหญ่กว่า) สำหรับเส้นผ่านศูนย์กลางเล็ก (ต่ำกว่า DN50) ตัวเลือกน้อย และคุ้มค่าต่ำ
ความถี่เปิด-ปิดหากจำเป็นต้องเปิด-ปิดในความถี่สูง (เช่น หลายครั้งต่อนาที) จำเป็นต้องเลือกaktuátorที่มีอายุการใช้งานยาวนาน (สูบลมสองทิศทาง、แหวนพิสตอนขั้นสูง) และโครงสร้างซีล링ที่ทนต่อการสึกหรอ เพื่อหลีกเลี่ยงการติดขัดของแผ่นประตูหรือการเสียหายของระบบซีล링

ความต้องการของระบบซีล링

ซีล링แบบนิ่ม：ซีตวาล์วทำจากวัสดุเช่น ยาง、ยูรีเทน ฯลฯ มีประสิทธิภาพการซีล링ดี เหมาะสำหรับสถานการณ์ที่ต้องการไม่มีการรั่วไหลของสื่อเช่น ผง、สารละลาย混悬液、น้ำสะอาด ฯลฯ แต่ความทนทานต่ออุณหภูมิและการสึกหรอแย่
ซีล링แบบแข็ง：ซีตวาล์วทำจากวัสดุโลหะ (เช่น สแตนเลสสตีล、โลหะผสมแข็ง) มีความทนทานต่ออุณหภูมิและการสึกหรอที่ดี เหมาะสำหรับสื่อที่อุณหภูมิสูงและมีความสึกหรอสูง แต่ประสิทธิภาพการซีล링น้อยกว่าซีล링แบบนิ่มเล็กน้อย อาจมีการรั่วไหลในปริมาณน้อย
ซีล링พิเศษ：เช่น ซีล링สุญญากาศ (เหมาะสำหรับระบบจัดส่งสินค้าแบบสุญญากาศ)、ซีล링ป้องกันระเบิด (เหมาะสำหรับสื่อที่易燃易爆) จำเป็นต้องสั่งทำโครงสร้างซีล링พิเศษ

การ选型 aktuátorแบบลม

ประเภทของaktuátor

สูบลมสองทิศทาง：ต้องการการจ่ายอากาศอย่างต่อเนื่องเพื่อรักษาสถานะเปิดหรือปิด ความเร็วเปิด-ปิดเร็ว เหมาะสำหรับสถานการณ์การเปลี่ยนทิศทางบ่อยครั้งและการตัดการเชื่อมต่อฉุกเฉิน
สูบลมหนึ่งทิศทาง：มีสปริงในตัว เมื่อไม่มีอากาศจะรีเซ็ตอัตโนมัติ (常开หรือ常闭) เหมาะสำหรับสถานการณ์ที่มีความต้องการด้านความปลอดภัยสูง (เช่น ปิดอัตโนมัติเมื่อมีการรั่วไหลของก๊าซธรรมชาติ)

การติดตั้งอุปกรณ์เสริมจำเป็นต้องติดตั้งวาล์วโซลินอยด์ (ควบคุมทิศทางของกระแสอากาศ)、สวิตช์ลิมิต (ส่งข้อมูลสถานะเปิด-ปิดของตัวประตู)、ตัวตั้งตำแหน่ง (ปรับ开度ของตัวประตู เหมาะสำหรับตัวประตูสไลด์แบบปรับ)、ตัวกรองและลดความดันอากาศ (ทำให้อากาศบริสุทธิ์、ยึดความดัน) ตามความต้องการของระบบควบคุม

ความต้องการด้านการติดตั้งและพื้นที่

ตัวประตูสไลด์แบบลมส่วนใหญ่ใช้การเชื่อมต่อแบบแฟลนจ์หรือแบบคลิป ต้องยืนยันมาตรฐานแฟลนจ์สำหรับการติดตั้ง (เช่น GB、ANSI、DIN)สูบลมต้องการพื้นที่ในแนว축หรือแนวรัศมี一定量 จำเป็นต้อง預留พื้นที่เพียงพอสำหรับการติดตั้งและบำรุงรักษา โดยเฉพาะสูบลมของตัวประตูที่มีเส้นผ่านศูนย์กลางใหญ่มีขนาดใหญ่

ความต้องการด้านควบคุมและความปลอดภัย

แบบเปิด-ปิด：เพียงต้องการให้เป็น全开 / 全关 สามารถติดตั้งวาล์วโซลินอยด์ปกติและสวิตช์ลิมิตได้ ค่าใช้จ่ายต่ำ เหมาะสำหรับการตัดการเชื่อมต่อของระบบจัดส่งสินค้าและควบคุมการเชื่อมต่อ-ตัดการเชื่อมต่อของท่อ
แบบปรับ：ต้องการให้ปรับอัตราการไหล ติดตั้งตัวตั้งตำแหน่งไฟฟ้า สามารถควบคุม开度ของแผ่นประตูได้อย่างแม่นยำ เหมาะสำหรับการปรับอัตราการไหลของผงและควบคุมการผสมของสารละลาย混悬液 แต่ความแม่นยำในการปรับน้อยกว่าบอลวาล์วแบบลมและดอกเตอร์วาล์วแบบลม
ความต้องการด้านป้องกันระเบิด：สำหรับสภาพแวดล้อมที่易燃易爆 (เช่น เคมี、เหมืองถ่าน) จำเป็นต้องเลือกอุปกรณ์เสริมของaktuátorแบบป้องกันระเบิด (วาล์วโซลินอยด์แบบป้องกันระเบิด、สวิตช์ลิมิตแบบป้องกันระเบิด) และให้สอดคล้องกับระดับป้องกันระเบิดที่กำหนด (เช่น Ex d ⅡB T4)

II. สถานการณ์การใช้งานแบบแนวทางของตัวประตูสไลด์แบบลม

อาศัยคุณสมบัติประสิทธิภาพดังกล่าว ตัวประตูสไลด์แบบลมใช้งานอย่างแพร่หลายในระบบอัตโนมัติที่มีเส้นผ่านศูนย์กลางใหญ่、ความดันต่ำ、และจัดส่งผง/เม็ด/สารละลาย混悬液 สถานการณ์แนวทาง ได้แก่：

ระบบจัดส่งผงและเม็ด

อุตสาหกรรมวัสดุก่อสร้าง：การตัดการเชื่อมต่อของท่อจัดส่งซีเมนต์、ฟลายแอช、ทรายหิน、ปูน และควบคุมที่รับของ料仓
อุตสาหกรรมอาหารสัตว์：ควบคุมการเชื่อมต่อ-ตัดการเชื่อมต่อของระบบจัดส่งและเก็บสินค้าของข้าวสาลี、ข้าวโพด、ถั่วเหลือง ฯลฯ
อุตสาหกรรมเคมี：ควบคุมการจัดส่งและวัดปริมาณของท่อของเม็ดพลาสติก、ปุ๋ยเคมี、โซดาไฟ ฯลฯ
อุตสาหกรรมสิ่งแวดล้อม：ระบบจัดส่งและประมวลผลของเฟ้าอัชจากการ焚กำเนิดขยะและยางปูนดีซอลฟิวไรเซชัน

ระบบสื่อสารละลาย混悬液และสารผสมของของแข็ง-ของเหลว

อุตสาหกรรมเหมือง：การตัดการเชื่อมต่อของท่อจัดส่งสารละลาย混悬液ของ광石和สารละลาย混悬液ของถ่าน และควบคุมการแยกกระแสของสารละลาย混悬液ในโรง选矿
อุตสาหกรรมกระดาษ：ระบบจัดส่งและประมวลผลของสารละลายกระดาษ和น้ำสีดำ
น้ำเสียเทศบาล：ควบคุมการเชื่อมต่อ-ตัดการเชื่อมต่อของท่อจัดส่งกากน้ำ เฉพาะอย่างยิ่งท่อที่มีเส้นผ่านศูนย์กลางใหญ่

ระบบก๊าซและน้ำสะอาด (ความดันต่ำ、เส้นผ่านศูนย์กลางใหญ่)

ระบบระบายอากาศและกำจัดฝุ่น：ควบคุมการเชื่อมต่อ-ตัดการเชื่อมต่อของท่อกำจัดฝุ่นในโรงงาน和ท่อปล่อยก๊าซอากาศร้อนที่มีเส้นผ่านศูนย์กลางใหญ่ (จำเป็นต้องใช้ตัวประตูแบบอุณหภูมิสูง)
ระบบ给排水：ควบคุมการเชื่อมต่อ-ตัดการเชื่อมต่อของท่อที่มีเส้นผ่านศูนย์กลางใหญ่ของระบบระบายน้ำเทศบาล和น้ำรอบวัฏจักรอุตสาหกรรม เฉพาะอย่างยิ่งเหมาะสำหรับสถานการณ์ที่ต้องการเปิด-ปิดเร็ว

สถานการณ์สภาพการทำงานพิเศษ

การจัดส่งแบบสุญญากาศ：ควบคุมที่รับของระบบจัดส่งผงแบบสุญญากาศ จำเป็นต้องจับคู่กับตัวประตูสไลด์แบบซีล링สุญญากาศ
สภาพแวดล้อมป้องกันระเบิด：ควบคุมการตัดการเชื่อมต่อของจัดส่งวัตถุดิบเคมีและก๊าซธรรมชาติ จำเป็นต้องจับคู่กับอุปกรณ์เสริมของaktuátorแบบป้องกันระเบิด

III. การหลีกเลี่ยงข้อผิดพลาดในการ选型และทางเลือกอื่น

สถานการณ์ที่ไม่เหมาะสม

ไม่แนะนำให้ใช้ตัวประตูสไลด์แบบลมในสภาพการทำงานที่ซับซ้อน เช่น ความดันสูง、การปรับขั้นสูง、腐蚀性และสึกหรอสูง

ทางเลือกอื่น

สภาพการทำงานความดันสูง：เลือกตัวประตูเกตวาล์วแบบลม、บอลวาล์วแบบลม
การปรับขั้นสูง：เลือกดอกเตอร์วาล์วแบบลม、ตัวประตูปรับแบบลม
腐蚀性และสึกหรอสูง：เลือกตัวประตูเซรามิกแบบลม、ตัวประตูชุบฟลูออรีนแบบลม

IV. สรุป

ตรรกะหลักในการเลือกตัวประตูสไลด์แบบลม คือ：ขอแน่ใจก่อนว่าสื่อเป็นผง、เม็ด、สารละลาย混悬液หรือก๊าซ/น้ำสะอาดที่มีความดันต่ำและเส้นผ่านศูนย์กลางใหญ่ แล้วจับคู่พารามิเตอร์ของสภาพการทำงาน เช่น อุณหภูมิ、ความดัน、ความสึกหรอ ฯลฯ สุดท้ายเลือกประเภทของaktuátorและอุปกรณ์เสริมตามความต้องการของระบบควบคุม สถานการณ์การใช้งานมักจะมองอยู่ในระบบจัดส่งผง/สารละลาย混悬液ที่มีเส้นผ่านศูนย์กลางใหญ่、ความดันต่ำและความต้องการด้านอัตโนมัติสูง การ选型ที่เหมาะสมสามารถเพิ่มประสิทธิภาพการทำงานและความเสถียรของระบบได้อย่างมาก
