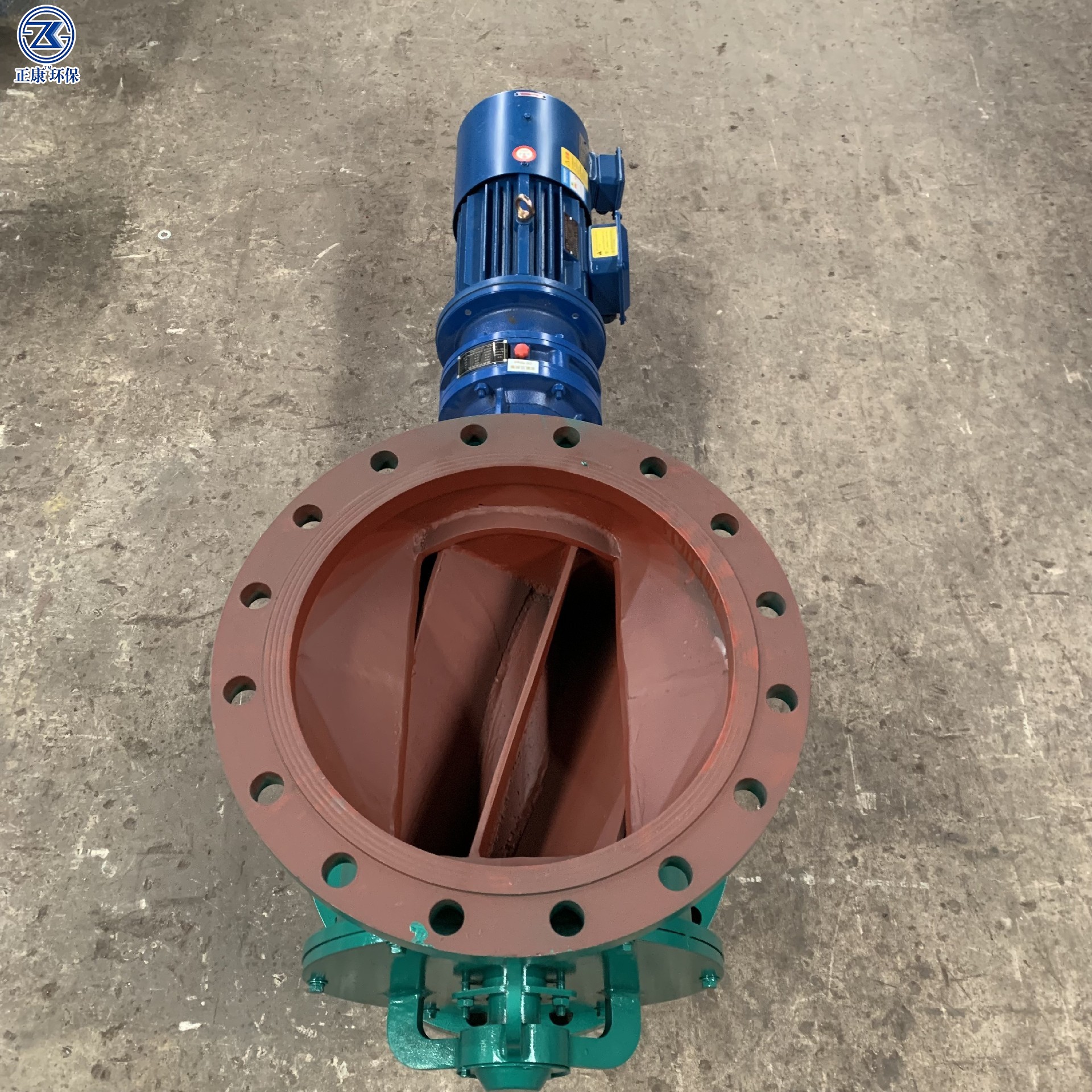

คู่มือการเลือกแบบที่แม่นยำสำหรับเครื่องกำจัดวัสดุแบบดาวดวง (วาล์วล็อกลม)

ข้อสรุปหลัก：การเลือกแบบปฏิบัติตามลำดับตรรกะ ตั้งแต่คุณสมบัติวัสดุเป็นพื้นฐาน → พารามิเตอร์กระบวนการกำหนดขนาด → เงื่อนไขสภาพการทำงานจัดโครงสร้าง → วัสดุและการปิดผนึกรับรองความน่าเชื่อถือ โดยให้ความสำคัญกับปัจจัยหลัก 4 อย่าง ได้แก่ ปริมาณการประมวลผล คุณสมบัติวัสดุ ความดัน/อุณหภูมิในการทำงาน และอินเทอร์เฟซการติดตั้ง ปริมาณการประมวลผลที่กำหนดต้องมีค่าความปลอดภัย 1.2~1.5 เท่า

ขั้นตอนการเลือกแบบหลัก (วงปิด 5 ขั้นตอน)

ขั้นตอน	ภารกิจหลัก	ผลลัพธ์ที่สำคัญ
1	ระบุความต้องการของกระบวนการ	ปริมาณการประมวลผลจริง (ตัน/ชม.) พื้นที่การติดตั้ง ขนาดอินเทอร์เฟซ ความต่างความดัน/อุณหภูมิ
2	วิเคราะห์คุณสมบัติวัสดุ	ขนาดอนุภาค ความหนาแน่นสะสม ความชื้น ความหนืด ความกัดกร่อน ความสึกหรอ
3	คำนวณขนาดอุปกรณ์	ปริมาตรโรเตอร์ รอบการหมุน รุ่นขนาดท่อ (DN100~DN600)
4	จับคู่โครงสร้างและระบบขับเคลื่อน	ประเภทใบพัด วิธีการปิดผนึก การติดตั้งมอเตอร์/เกียร์ลดรอบ
5	กำหนดวัสดุและการป้องกัน	วัสดุเปลือก/ใบพัด ชิ้นส่วนปิดผนึก การออกแบบป้องกันการระเบิด/ทนอุณหภูมิสูง

ขั้นตอนที่ 1: คำนวณพารามิเตอร์กระบวนการและปริมาณการประมวลผล (หัวใจหลัก)

1. การกำหนดปริมาณการประมวลผล

ความต้องการจริง：ระบุปริมาณการกำจัดวัสดุต่อชั่วโมงของสายการผลิต (Qₐ หน่วย ตัน/ชม.)
ค่าความปลอดภัย：ใช้ค่า 1.2~1.5 เท่า ปริมาณการประมวลผลที่กำหนด Q = Qₐ × ค่าความปลอดภัย
สูตรคำนวณ：Q = n × V × ρ × φ × 60

n：รอบการหมุนโรเตอร์ (rpm ปกติ ≤30rpm วัสดุที่มีคุณสมบัติสึกหรอใช้ 5~15rpm)
V：ปริมาตรที่ใช้งานได้จริงของช่องโรเตอร์ (m³)
ρ：ความหนาแน่นสะสมของวัสดุ (ตัน/m³ เช่น เถ้าขี้ไฟฟ้า 0.6~0.8 ซีเมนต์ 1.2~1.5)
φ：ค่าประสิทธิภาพการเติม (ผงละเอียด 0.7~0.8 วัสดุเม็ด 0.5~0.6 วัสดุหนืด ≤0.4)

2. พารามิเตอร์สภาพการทำงานที่สำคัญ

พารามิเตอร์	ข้อกำหนดในการเลือกแบบ
ความดันการทำงาน	ความดันปกติ：แบบมาตรฐาน；ความดันลบ (เครื่องกรองฝุ่น)：ปิดผนึกเสริม；ความดันบวก ≥0.1MPa：แบบทนทนความดันสูง
อุณหภูมิการทำงาน	อุณหภูมิปกติ (≤80℃)：แบบมาตรฐาน；80~200℃：ลูกปืนทนอุณหภูมิสูง；200~500℃：ฉนวนความร้อน+ปิดผนึกอุณหภูมิสูง；＞500℃：โครงสร้างระบายน้ำ
อินเทอร์เฟซการติดตั้ง	มาตรฐานแฟลนจ์ (PN10/PN16) ขนาด DN100~DN600 ให้ตรงกับอุปกรณ์ด้านบนและล่าง
ความต้องการป้องกันการระเบิด	สภาพแวดล้อมที่ระเบิดได้ง่าย：มอเตอร์ป้องกันการระเบิด+วัสดุนำไฟฟ้า+ปิดผนึกป้องกันสถิติไฟฟ้า

ขั้นตอนที่ 2: การปรับให้เข้ากับคุณสมบัติวัสดุ (กำหนดโครงสร้างและวัสดุ)

คุณสมบัติวัสดุเป็นพื้นฐานของการเลือกแบบ กำหนดประเภทใบพัด ช่องว่างและวัสดุโดยตรง ดัชนีหลักมีดังนี้

1. ขนาดอนุภาคและรูปร่าง

ผงละเอียด (≤1mm เช่น แป้ง ข้าวโพด)：ใบพัดปิดแบบมาตรฐาน ช่องว่าง ≤0.15mm รับรองการล็อกลม
วัสดุเม็ด (1~50mm เช่น เม็ดพลาสติก แร่)：ขนาดช่องใบพัด ≥ 2~3 เท่าของขนาดอนุภาคสูงสุด เพิ่มช่องทางการไหลเพื่อป้องกันติดขัด
วัสดุเส้นใย/ก้อน (เช่น เศษไม้ ก้อนถ่าน)：แบบป้องกันติดขัด (ใบพัดยืดหยุ่น/โรเตอร์เปิด/ใบพัดมีร่อง) หลีกเลี่ยงการพันกันและติดขัด

2. ความชื้นและความหนืด

ความชื้นต่ำแห้ง (อัตราการมีน้ำ ≤5%)：แบบมาตรฐาน ไม่จำเป็นต้องออกแบบพิเศษ
ความชื้นปานกลาง (5%~15%)：ใบพัดสแตนเลส+พื้นผิวขัดเงา สามารถเลือกใช้โครงสร้างมีใบมีดทำความสะอาด
ความชื้นสูงหนืด (≥15% เช่น ดินเหนียวเปียก)：ใบพัดป้องกันติด+คลัทช์ทำความร้อน หรือเครื่องกำจัดวัสดุสองขั้นตอนป้องกันการสะสม

3. คุณสมบัติสึกหรอและความกัดกร่อน

ประเภทวัสดุ	วัสดุเปลือก	วัสดุใบพัด	ชิ้นส่วนปิดผนึก
ทั่วไปไม่กัดกร่อน (ทราย เมล็ดพืช)	เหล็กคาร์บอน Q235	เหล็กหล่อ/คาร์บอน	ยางนิตริล (NBR)
มีคุณสมบัติสึกหรอสูง (ผงแร่ เถ้าขี้ไฟฟ้า)	เหล็กทนทาน Mn13/เคลือบเซรามิก	เหล็กหล่อทนทาน/เคลือบยาง	ยางทนทานสึกหรอ
กัดกร่อนอ่อน (อาหาร ยา)	สแตนเลส 304	สแตนเลส 304	ซิลิโคนเกรดอาหาร
กัดกร่อนสูง (วัสดุเคมีกรดด่าง)	สแตนเลส 316L/เคลือบฟลูออโรคาร์บอน	สแตนเลส 316L	ยางฟลูออโร (FKM)/โพลีเทตราฟลูออโรเอทิลีน

ขั้นตอนที่ 3: การเลือกแบบโครงสร้างและระบบขับเคลื่อน

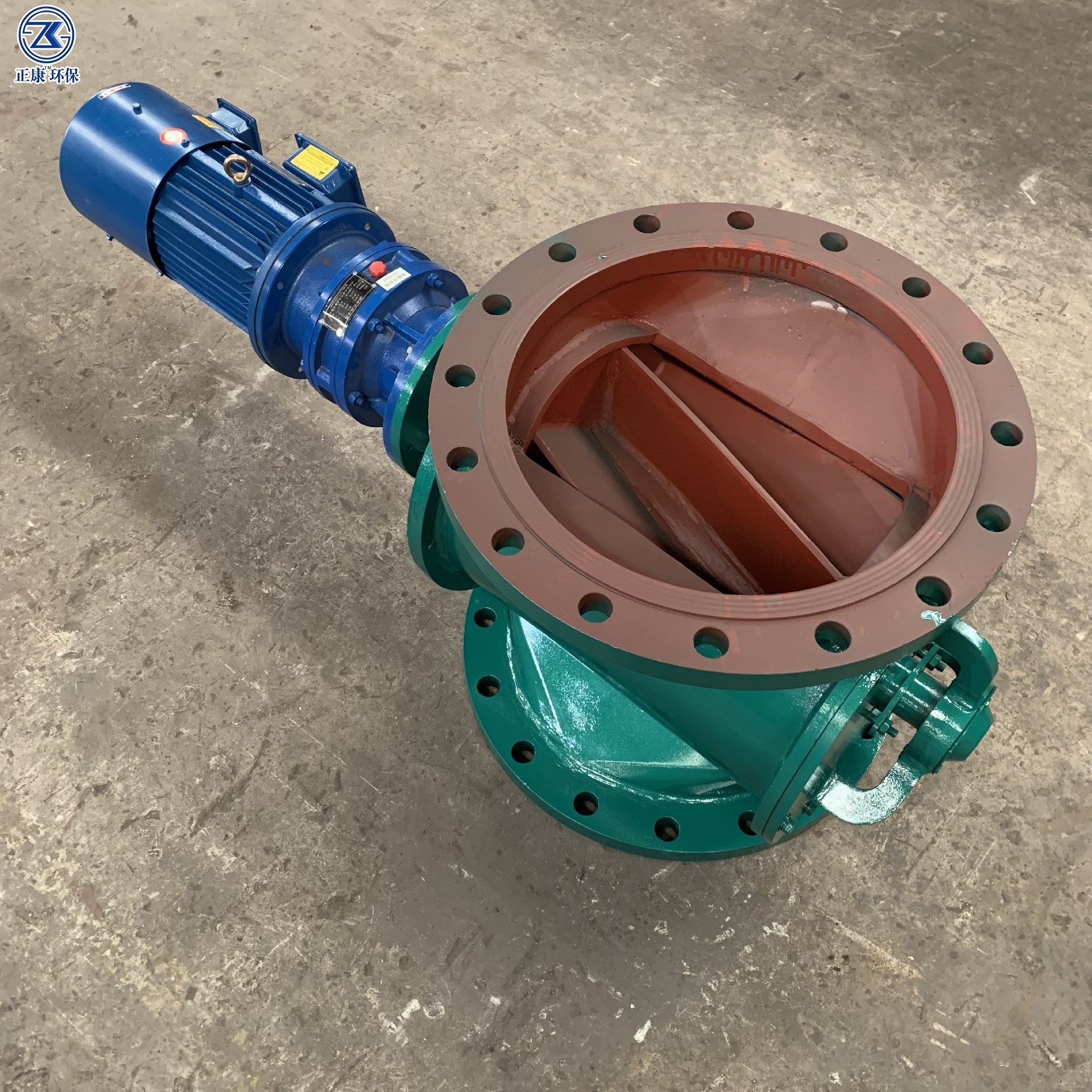

1. การเลือกแบบโครงสร้างใบพัด (ชิ้นส่วนหลัก)

ประเภทใบพัด	สถานการณ์ที่ใช้	ลักษณะ
ใบพัดปิดแบบมาตรฐาน	ผงละเอียดแห้ง ความดันปกติ/ต่ำ ความต้องการล็อกลมสูง	ปิดผนึกดี ค่าประสิทธิภาพการเติมสูง ประสิทธิภาพดี
ใบพัดเปิด	วัสดุเม็ด วัสดุเส้นใย ป้องกันติดขัด	ช่องทางการไหลกว้าง ไม่พันกันง่าย ค่าประสิทธิภาพการเติมต่ำกว่าเล็กน้อย
ใบพัดยืดหยุ่น	วัสดุหนืด วัสดุที่ก้อนง่าย	ใบพัดสามารถเปลี่ยนรูปได้ ทำความสะอาดผนังช่องโดยอัตโนมัติ ป้องกันติดขัด
ใบพัดสองขั้นตอน	ความต้องการการปิดลมสูง (การขนส่งลม ความดันบวก ≥0.2MPa)	ล็อกลมสองชั้น อัตราการรั่วไหลต่ำมาก มีระบบปล่อยความดันทางข้าง

2. การเลือกแบบระบบปิดผนึก (ปรับให้เข้ากับความต่างความดัน)

ความดันปกติ：ปิดผนึกลาบิรินธ์+ปิดผนึกวัสดุบรรจุ (การติดตั้งมาตรฐาน)
ความดันลบ (เครื่องกรองฝุ่น)：ปิดผนึกลม+แผงกั้นคู่ ป้องกันลมย้อนกลับ
ความดันบวก (การขนส่งลม)：ปิดผนึกวัสดุบรรจุความดันสูง+แหวนทนทานสึกหรอ เพิ่มความหนาเปลือก
ปิดผนึกสูงพิเศษ：วาล์วหมุนสองขั้นตอน+ปิดผนึกไนโตรเจน เหมาะสำหรับวัสดุที่ระเบิดได้ง่าย/พิษ

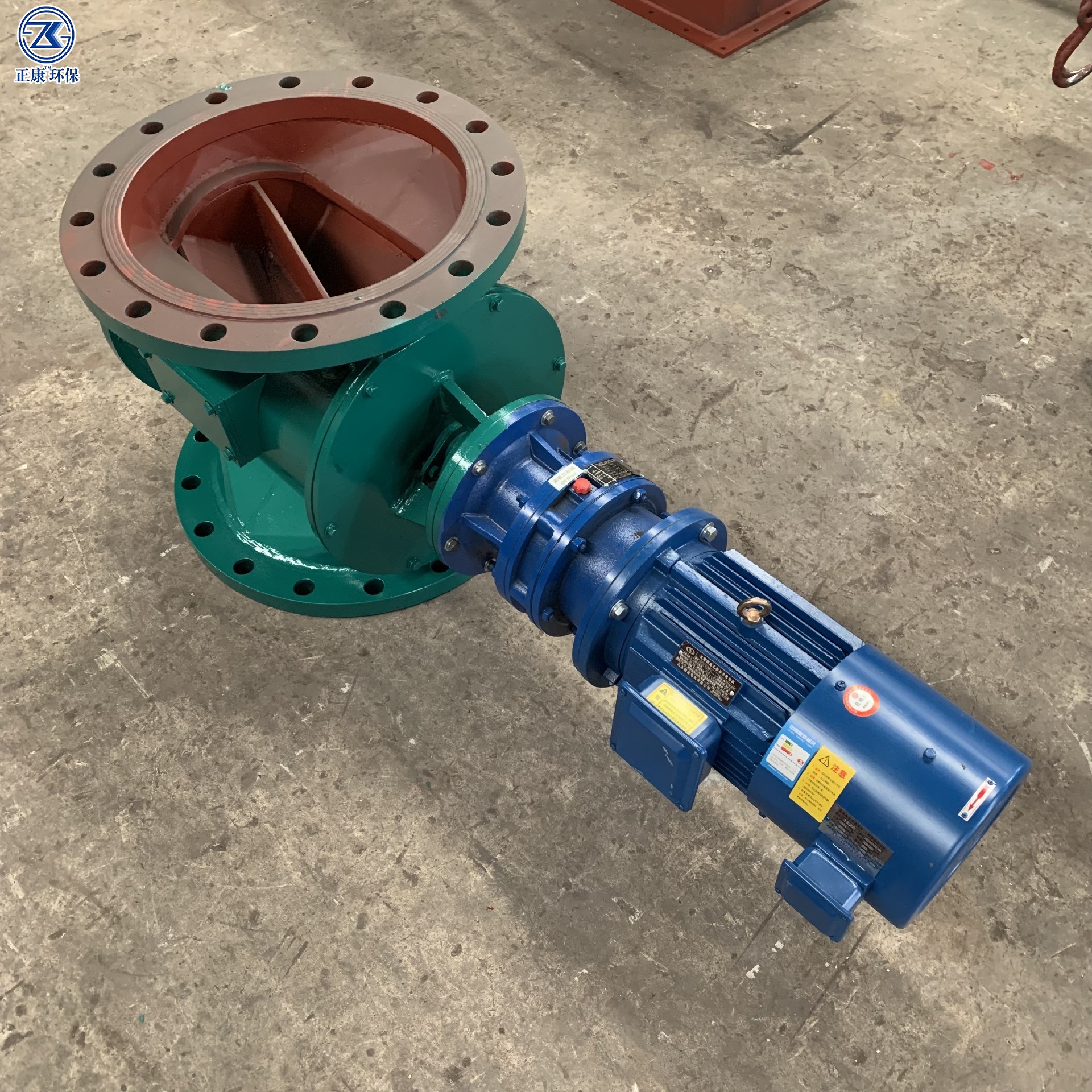

3. การเลือกแบบมอเตอร์และเกียร์ลดรอบ

กำลังมอเตอร์：กำหนดตามความถ่วงวัสดุและภาระงาน วัสดุหนัก/หนืดเลือกกำลังสูง วัสดุเบาเลือกกำลังต่ำ
ประเภทมอเตอร์：สภาพการทำงานปกติใช้มอเตอร์อะซิงโครนัสสามเฟสปกติ；ความต้องการปรับรอบใช้มอเตอร์ปรับความถี่；สภาพแวดล้อมป้องกันการระเบิดใช้มอเตอร์ป้องกันการระเบิด ExdⅡCT4
เกียร์ลดรอบ：แบบเบา (ภาระงานต่ำ)、แบบฟันแข็ง (ภาระงานสูง ทนทาน)、แบบไซคลอยด์ (อุปกรณ์ขนาดเล็ก) แนะนำเลือกปรับความถี่เพื่อควบคุมปริมาณการกำจัดวัสดุได้อย่างยืดหยุ่น

ขั้นตอนที่ 4: การเลือกแบบการติดตั้งและอุปกรณ์เสริม

วิธีการติดตั้ง：ติดตั้งแนวนอนเป็นอันดับแรก (ปกติ)；การติดตั้งแนวตั้งจำเป็นต้องปรับแต่งใบพัดและโครงสร้างลูกปืน
วิธีการเชื่อมต่อ：เชื่อมต่อแฟลนจ์ (มาตรฐาน)、เชื่อมต่อเชื่อม (ขนาดท่อไม่มาตรฐาน)、เชื่อมต่อคลิป (ถอดรวดเร็ว อาหาร/ยา)
อุปกรณ์เสริม：

วัสดุความชื้นสูง：คลัทช์ทำความร้อน (ไอน้ำ/ทำความร้อนไฟฟ้า)
วัสดุสึกหรอ：แผ่นรองทนทานสึกหรอที่ทางเข้า แผ่นป้องกันการกระแทกที่ทางออก
ความต้องการอัตโนมัติ：เชื่อมต่อเครื่องวัดระดับวัสดุ ตรวจสอบรอบการหมุน ป้องกันภาระงานเกิน

ข้อผิดพลาดในการเลือกแบบและข้อควรระวังที่สำคัญ

❌ มองแค่ขนาดท่อไม่สนใจปริมาณการประมวลผล：ขนาดท่อเดียวกันแต่ปริมาตรใบพัดและรอบการหมุนต่างกัน ปริมาณการประมวลผลแตกต่างถึง 3 เท่า จำเป็นต้องคำนวณตามสูตร❌ ไม่สนใจค่าประสิทธิภาพการเติม：หากเลือกแบบตามค่าประสิทธิภาพการเติมผงสำหรับวัสดุหนืด ปริมาณการประมวลผลจริงจะต่ำกว่า 50%❌ ใช้ปิดผนึกความดันปกติในระบบความดันบวก：ระบบความดันบวกจะทำให้วัสดุรั่วไหล แม้แต่ชิ้นส่วนปิดผนึกเสียหาย จำเป็นต้องเลือกแบบทนทานความดันสูง❌ รอบการหมุนสูงเกินไป：รอบ＞30rpm จะเร่งความสึกหรอของปิดผนึกและการแตกวัสดุ วัสดุสึกหรอแนะนำ ≤15rpm

✅ เตรียมพื้นที่ซ่อมบำรุง：ทั้งสองข้างของอุปกรณ์จำเป็นต้องมีพื้นที่ซ่อม≥300mm เพื่อเปลี่ยนปิดผนึกและใบพัดได้ง่าย✅ ตรวจสอบมาตรฐานแฟลนจ์：ให้แน่ใจว่าขนาดแฟลนจ์ (PN/DN) ตรงกับถังเก็บวัสดุด้านบนและเครื่องลำเลียงด้านล่างอย่างสมบูรณ์

ตัวอย่างการเลือกแบบสำหรับสถานการณ์ปกติ

สถานการณ์	วัสดุ	การติดตั้งแบบเลือกหลัก
การกำจัดฝุ่นที่ท่อล่างเครื่องกรองฝุ่น	เถ้าขี้ไฟฟ้า (ρ=0.7ตัน/m³ ผงละเอียด มีคุณสมบัติสึกหรอ)	DN200 ใบพัดปิด เปลือก Mn13 ปิดผนึกลม มอเตอร์ปรับความถี่ รอบ 10~20rpm
การกำจัดแป้งในโรงงานอาหาร	แป้ง (ρ=0.5ตัน/m³ ผงละเอียด เกรดอาหาร)	DN150 ใบพัดปิด สแตนเลส 304 ปิดผนึกเกรดอาหาร มอเตอร์ปกติ+ปรับความถี่
การขนส่งลมเม็ดแร่เหล็ก	แร่เหล็ก (ρ=2.5ตัน/m³ เม็ด 20mm มีคุณสมบัติสึกหรอ)	DN300 ใบพัดเปิด เหล็กหล่อทนทาน ปิดผนึกความดันสูง มอเตอร์ป้องกันการระเบิดกำลังสูง
การกำจัดผงเคมีกรดด่าง	ผงโซดาไฟ (กัดกร่อนสูง ผงละเอียด)	DN125 ใบพัดปิด สแตนเลส 316L ปิดผนึกโพลีเทตราฟลูออโรเอทิลีน มอเตอร์ปรับความถี่ป้องกันการระเบิด
