คู่มือการเลือกวาล์วผีเสื้อระบายอากาศขับเคลื่อนด้วยลมอากาศ (บริษัท เจิ้งคังสิ่งแวดล้อม)
产品型号：ปรับแต่งตามความต้องการ
产品尺寸：ปรับแต่งตามความต้องการ
产品分类：วาล์ว
上架时间：2026-02-07 14:22:38
产品描述：คู่มือการเลือกวาล์วผีเสื้อระบายอากาศขับเคลื่อนด้วยลมอากาศ (บริษัท เจิ้งคังสิ่งแวดล้อม)วาล์วผีเสื้อระบายอากาศขับเคลื่อนด้วยลมอากาศเป็นอุปกรณ์ควบคุมสำคัญใ...

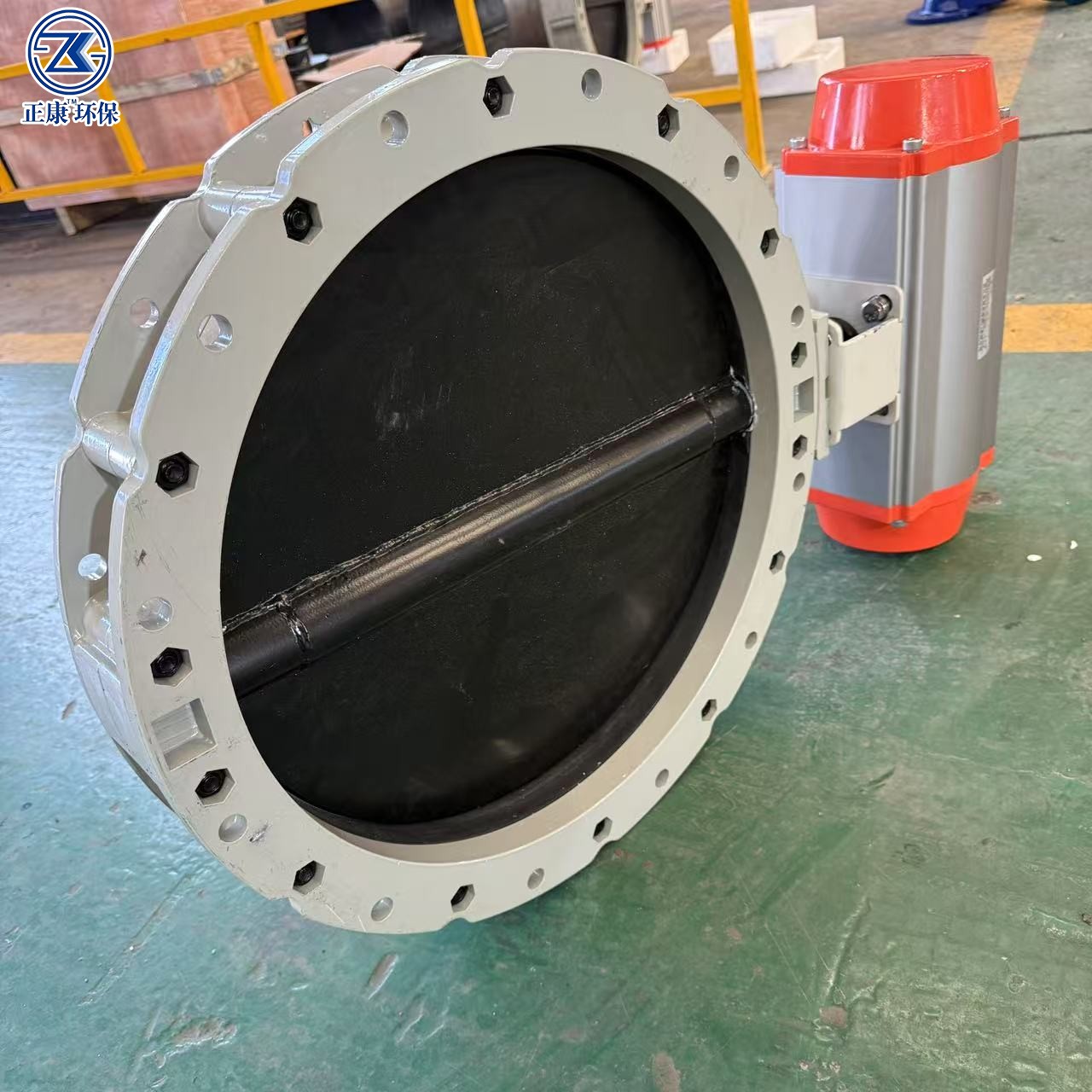

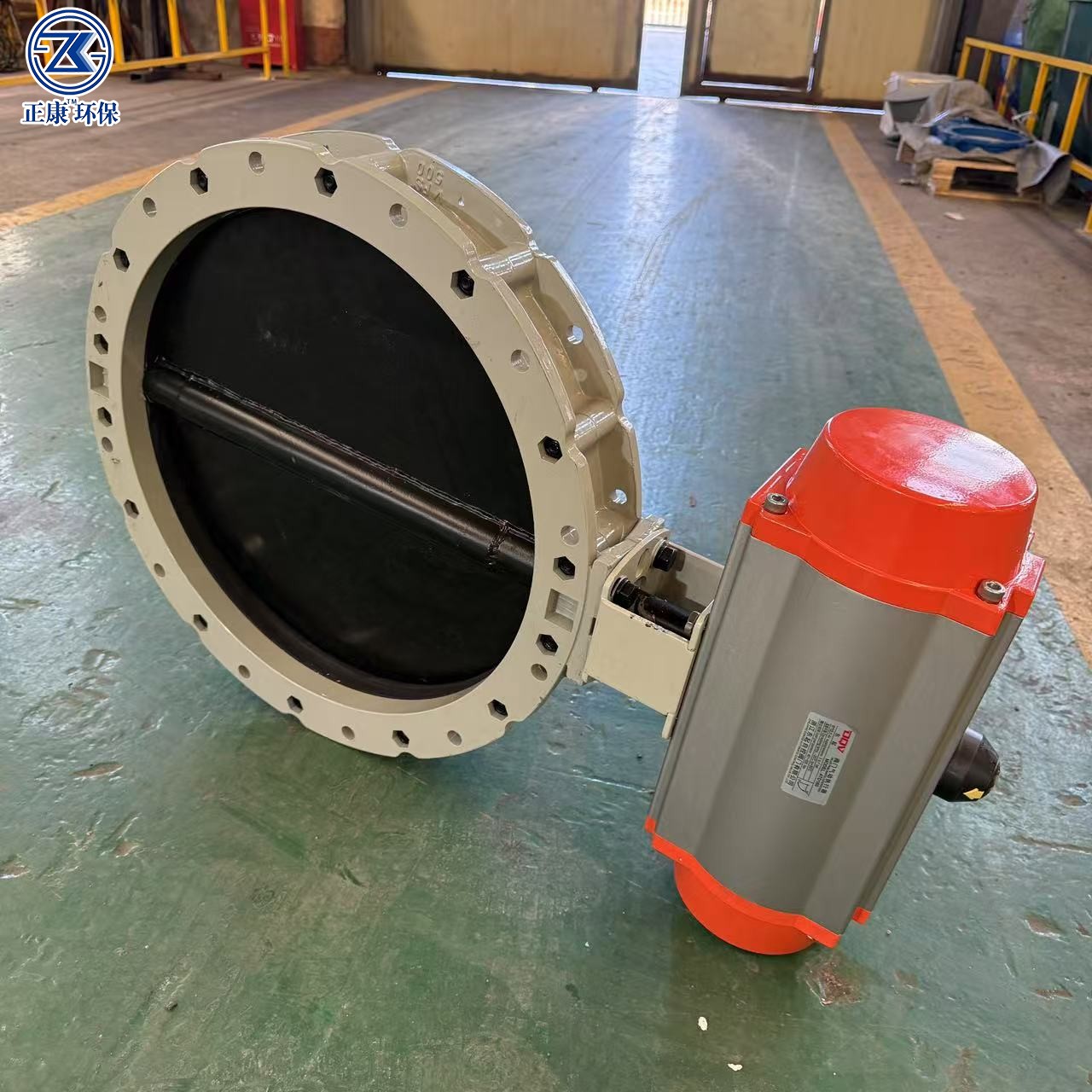

คู่มือการเลือกวาล์วผีเสื้อระบายอากาศขับเคลื่อนด้วยลมอากาศ (บริษัท เจิ้งคังสิ่งแวดล้อม)
วาล์วผีเสื้อระบายอากาศขับเคลื่อนด้วยลมอากาศเป็นอุปกรณ์ควบคุมสำคัญในระบบระบายอากาศอุตสาหกรรม、กำจัดฝุ่นและจัดการก๊าซควัน，มีหน้าที่หลักในการปรับปรุงอัตราการไหลและตัดการไหลของสื่อการถ่ายเทก๊าซที่มีแรงดันต่ำ。Нижеเป็นวิธีการเลือกสินค้าอย่างระบบатизирован，ช่วยให้คุณจับคู่กับความต้องการของเงื่อนไขการใช้งานได้อย่างแม่นยำ，同時เน้นข้อได้เปรียบในการปรับแต่งสินค้าและความเข้ากันได้ทางเทคนิคของผลิตภัณฑ์ของบริษัท เจิ้งคังสิ่งแวดล้อม。
ภาคที่ 1：ข้อมูลพารามิเตอร์หลักในการเลือกสินค้าส rápida
| หมวดหมู่พารามิเตอร์ | ตัวชี้วัดสำคัญ | จุดสำคัญในการเลือก |
|---|---|---|
| ลักษณะของสื่อการถ่ายเท | อุณหภูมิ、ปริมาณฝุ่น、ค่าความกัดกร่อน、ลักษณะอันตรายจากการระเบิดและอัจฉริยะ | เลือกวัสดุผสมอุณหภูมิสูงหากอุณหภูมิ > 400℃；เลือกการซีลด้วยโลหะที่มีความทนทานต่อการสึกหรอหากปริมาณฝุ่น > 50กก./ม³；เลือกสแตนเลสสตีลเกรด 316L หากมีสารซัลเฟอร์/คลอรีน |
| ระดับแรงดัน公称 | PN 公称 | ระบบระบายอากาศมักใช้ PN0.05~0.6MPa，บริษัท เจิ้งคังรองรับการปรับแต่งเวอร์ชันแรงดันต่ำกว่า/สูงกว่า |
| ขนาดเส้นผ่านศูนย์กลาง公称 | DN50~DN4000 | ให้ตรงกับเส้นผ่านศูนย์กลางของท่อ；เลือกวาล์วที่มีโครงสร้างเสริมความแข็งแรงบนลำไส้หาก DN≥1000 เพื่อป้องกันการพังทลาย |
| รูปแบบการซีล | การซีลแบบนิ่ม / การซีลแบบแข็ง / ไม่มีการซีล | ใช้การซีลแบบนิ่มสำหรับระบายอากาศธรรมดา；ใช้การซีลแบบโลหะแข็งสำหรับสภาพอุณหภูมิสูง/มีฝุ่น；ใช้ระบบไม่มีการซีลสำหรับเพียงการปรับปรุงอัตราการไหล |
| วิธีการขับเคลื่อน | ตัวขับเคลื่อนด้วยลมอากาศหน้าที่เดียว / หน้าที่สอง | เลือกหน้าที่เดียว (การรีเซ็ตด้วยสปริง) หากต้องมีการรีเซ็ตเมื่อเกิดข้อผิดพลาด；เลือกหน้าที่สองสำหรับสถานการณ์ที่ต้องสลับสถานะบ่อยครั้ง |
| วิธีการเชื่อมต่อ | ข้อต่อฝาลูกบิด / ข้อต่อคลิปปิ้ง | เลือกข้อต่อฝาลูกบิดสำหรับเส้นผ่านศูนย์กลางใหญ่；เลือกข้อต่อคลิปปิ้งหากมีพื้นที่จำกัด，บริษัท เจิ้งคังรองรับการปรับแต่งฝาลูกบิดที่ไม่ใช่มาตรฐาน |
| ความแม่นยำในการควบคุม | ประเภทเปิด-ปิด / ประเภทปรับปรุง (ติดตัวติดตำแหน่ง) | ต้องติดตัวติดตำแหน่งไฟฟ้าเพื่อการปรับปรุงต่อเนื่อง，บริษัท เจิ้งคังมีตัวเลือกตัวติดตำแหน่งอัจฉริยะ |
ภาคที่ 2：ขั้นตอนการตัดสินใจในการเลือกสินค้า
1. การประเมินเงื่อนไขการใช้งาน (ขั้นพื้นฐาน)
การวิเคราะห์สื่อการถ่ายเท
อุณหภูมิ：เลือกการซีลแบบนิ่มอีพีดีเอ็ม (EPDM) หาก ≤200℃；เลือกยางซิลิโคนหาก 200~400℃；ต้องใช้การซีลแบบโลหะแข็งหาก >400℃
ปริมาณฝุ่น：ใช้การซีลธรรมดาหากฝุ่นต่ำ (<5กก./ม³)；เลือกชั้นเคลือบที่มีความทนทานต่อการสึกหรอหากฝุ่นปานกลาง-สูง (5~50กก./ม³)；เลือกพื้นผิวการซีลสแตนเลสสตีล 316L หากฝุ่นสูง (>50กก./ม³)
ความกัดกร่อน：เลือกสแตนเลสสตีล 304 หากมีความกัดกร่อนอ่อน (เช่น ก๊าซควันมี SO₂)；เลือกสแตนเลสสตีล 316L หรือวัสดุผสมไทเทเนียมหากมีความกัดกร่อนแรง，บริษัท เจิ้งคังให้บริการปรับแต่งชั้นเคลือบป้องกันการกัดกร่อน
ลักษณะอันตรายจากการระเบิดและอัจฉริยะ：ต้องติดตัวขับเคลื่อนกันระเบิด，บริษัท เจิ้งคังสามารถให้ผลิตภัณฑ์ที่มีการรับรองATEX
การคำนวณแรงดันและอัตราการไหล
คำนวณแรงดันทำงานสูงสุดของระบบ，เลือกระดับ PN ที่ ≥ แรงดันนี้ และรับรองมี hệ sốปลอดภัย 1.5 เท่า
กำหนดช่วงปรับปรุงอัตราการไหล，ลักษณะอัตราการไหลของวาล์วผีเสื้อของเจิ้งคังใกล้เคียงกับเปอร์เซ็นต์เท่าๆ กัน，เข้ากันได้กับความต้องการปรับปรุงในช่วงกว้าง
2. การเลือกรูปแบบโครงสร้าง (ปรับให้เหมาะสมกับสถานการณ์ติดตั้ง)
โครงสร้างลำไส้วาล์ว
ลำไส้วาล์วที่เชื่อมต่อโดยการเชื่อมข้อต่อโลหะแผ่น：เป็นการออกแบบที่มีลิขสิทธิ์ของเจิ้งคัง，มีน้ำหนักเบา、ความแข็งแรงสูง，เหมาะสำหรับระบบระบายอากาศที่มีเส้นผ่านศูนย์กลางใหญ่
ลำไส้วาล์วหล่อ：เหมาะสำหรับสถานการณ์ที่มีแรงดันสูง (PN≥0.6MPa) หรือสื่อการถ่ายเทพิเศษ
การออกแบบเสริมความแข็งแรง：เป็นส่วนมาตรฐานหาก DN≥1000，ป้องกันการหดตัวจากแรงดันลบหรือการพังทลายจากแรงดัน
โครงสร้างแผ่นวาล์วผีเสื้อ
แบบศูนย์กลาง：โครงสร้างง่าย，เหมาะสำหรับระบบที่มีแรงดันต่ำและอัตราการไหลสูง
แบบเอ็กเซ็นตริกเดี่ยว：ลดการสึกหรอ，ยืดอายุการใช้งานของระบบซีล，เป็นผลิตภัณฑ์หลักของเจิ้งคัง
แบบเอ็กเซ็นตริกคู่：การออกแบบการไม่รั่วรอนสิ้นเชิง，เหมาะสำหรับสถานการณ์ที่ต้องการการซีลเคร่งครัด เช่น ห้องสะอาด / เขตกันระเบิด
3. การจับคู่ระบบซีล (ตัวชี้วัดประสิทธิภาพสำคัญ)
表格
| ประเภทการซีล | วัสดุ | อุณหภูมิที่เหมาะสม | ระดับการรั่วรอน | สถานการณ์ที่เหมาะสม |
|---|---|---|---|---|
| การซีลแบบนิ่ม | อีพีดีเอ็ม / ยางนิตริล | -12~82℃ | คลาส IV~VI | อากาศธรรมดา、ระบบระบายอากาศอุณหภูมิต่ำ |
| การซีลแบบนิ่ม | ยางซิลิโคน | -40~200℃ | คลาส IV~VI | ก๊าซควันอุณหภูมิปานกลาง、ระบบฟอกสิ่งแวดล้อม |
| การซีลแบบแข็ง | สแตนเลสสตีล + แกรไฟท์ | -30~425℃ | คลาส III~IV | ก๊าซควันอุณหภูมิสูง、ก๊าซที่มีฝุ่น |
| การซีลแบบแข็ง | วัสดุผสมอุณหภูมิสูง | 425~550℃ | คลาส III | อุตสาหกรรมโลหะแร่、ระบบท่อไอแห้งจากหม้อไอน้ำ |
| ไม่มีการซีล | การซีลด้วยตนเองของลำไส้วาล์ว | ไม่มีข้อจำกัด | เพียงสำหรับการปรับปรุงอัตราการไหล | สถานการณ์ที่ปรับปรุงอัตราการไหลบริสุทธิ์ไม่ต้องการการซีล |
บริษัท เจิ้งคังสิ่งแวดล้อมสามารถปรับแต่งโซลูชันการซีลตามลักษณะของสื่อการถ่ายเท，เช่น การใช้พื้นผิวการซีลที่เคลือบด้วยทังสเตนคาร์ไบด์สำหรับสถานการณ์ที่มีความสึกหรอสูง。
4. การติดตั้งระบบขับเคลื่อน (แกนหลักของการควบคุม)
ประเภทตัวขับเคลื่อน
หน้าที่เดียว (การรีเซ็ตด้วยสปริง)：จะรีเซ็ตอัตโนมัติเมื่อขาดลมอากาศ (เปิด→ปิด หรือ ปิด→เปิด)，เหมาะสำหรับระบบที่มีความต้องการสูงในการเชื่อมโยงปลอดภัย
หน้าที่สอง：ขับเคลื่อนด้วยแรงดันลมอากาศทั้งสองทาง，อัตราเร็วในการเปิด-ปิดสูง (1~3 วินาที)，เหมาะสำหรับเงื่อนไขการใช้งานที่ต้องสลับสถานะบ่อยครั้ง
ระดับกันระเบิด：เลือก Ex d IIB T4 หรือระดับสูงกว่าตามการแบ่งเขต，บริษัท เจิ้งคังให้ตัวขับเคลื่อนที่มีการรับรองกันระเบิด
การเลือกอุปกรณ์เสริม (เพิ่มความแม่นยำในการควบคุม)
วาล์วแม่เหล็กไฟฟ้า：2 ตำแหน่ง 5 ทาง (หน้าที่สอง) หรือ 2 ตำแหน่ง 3 ทาง (หน้าที่เดียว)，บริษัท เจิ้งคังให้วาล์วแม่เหล็กไฟฟ้ากันระเบิดคุณภาพดีเป็นส่วนมาตรฐาน
ตัวติดตำแหน่ง：ตัวติดตำแหน่งไฟฟ้า/อัจฉริยะ，ให้บริการปรับปรุงต่อเนื่อง 0~100%，เข้ากันได้กับระบบควบคุมอัตโนมัติ
สวิตช์ขีดจำกัด：ส่งข้อมูลสถานะเปิด-ปิดของวาล์วกลับ，ใช้สำหรับการตรวจสอบจากระยะไกล
วาล์วลดแรงดันกรองอากาศ：ฟอกลมอากาศแหล่งกำเนิด，ปกป้องตัวขับเคลื่อน，บริษัท เจิ้งคังให้หน่วยประมวลผลลมอากาศแบบรวมกัน
5. การปรับแต่งฟังก์ชันพิเศษ (ข้อได้เปรียบหลักของเจิ้งคัง)
การปรับแต่งป้องกันอุณหภูมิสูง：สำหรับก๊าซควันอุณหภูมิสูงในอุตสาหกรรมโลหะแร่และเคมี，ให้โซลูชันวัสดุพิเศษที่สามารถใช้ได้ในอุณหภูมิ trên 550℃
การเสริมความทนทานต่อการสึกหรอ：พ่นทังสเตนคาร์ไบด์/เซรามิกบนพื้นผิวแผ่นวาล์ว，ยืดอายุการใช้งานในเงื่อนไขการใช้งานที่มีฝุ่นสูง
การออกแบบป้องกันการค้างน้ำค кап：ติดชั้นฉนวนความร้อนบนลำไส้วาล์ว，ปรับให้เหมาะสมกับเงื่อนไขการใช้งานก๊าซควันชื้น
การอัปเกรดป้องกันการกัดกร่อน：ใช้วัสดุสแตนเลสสตีล 316L ทั้งหมด + การซีล PTFE，ปรับให้เหมาะสมกับสื่อการถ่ายเทที่มีความกัดกร่อนในอุตสาหกรรมเคมี
แบบตัดเร็ว：ขยายกระบอกสูบของตัวขับเคลื่อน，ให้บริการเปิดและปิดในเวลา kurang dari 0.5 วินาที，ปรับให้เหมาะสมกับเงื่อนไขการใช้งานฉุกเฉิน
ภาคที่ 3：คำแนะนำการเลือกสินค้าตามสถานการณ์ในอุตสาหกรรม (โซลูชันการปรับให้เหมาะสมของเจิ้งคัง)
1. ระบบกำจัดฝุ่นสิ่งแวดล้อม
ลักษณะเงื่อนไขการใช้งาน：ก๊าซที่มีฝุ่น (5~30กก./ม³)、อุณหภูมิ≤200℃、ทำงานภายใต้แรงดันลบ
คำแนะนำการติดตั้ง：DN300~DN1500，PN0.25MPa，การซีลแบบโลหะแข็งเอ็กเซ็นตริกเดี่ยว，ตัวขับเคลื่อนหน้าที่เดียว + สวิตช์ขีดจำกัด
ข้อได้เปรียบของเจิ้งคัง：การออกแบบแผ่นวาล์วที่มีความทนทานต่อการสึกหรอ，ปรับให้เหมาะสมกับการดำเนินการล้างฝุ่นบ่อยครั้งของระบบกำจัดฝุ่นแบบพัลส์
2. การจัดการก๊าซควันในอุตสาหกรรมโลหะแร่
ลักษณะเงื่อนไขการใช้งาน：อุณหภูมิสูง (300~500℃)、มีฝุ่นสูง、มีออกไซด์ซัลเฟอร์
คำแนะนำการติดตั้ง：DN800~DN3000，PN0.6MPa，การซีลด้วยวัสดุผสมอุณหภูมิสูงเอ็กเซ็นตริกคู่，ตัวขับเคลื่อนหน้าที่สอง + ตัวติดตำแหน่งอัจฉริยะ
ข้อได้เปรียบของเจิ้งคัง：การออกแบบช่องว่างขยายตัวที่ทนอุณหภูมิสูง，ป้องกันการติดขัดจากการขยายตัวและหดตัวจากความร้อน
3. การจัดการก๊าซVOCsในอุตสาหกรรมเคมี
ลักษณะเงื่อนไขการใช้งาน：มีก๊าซที่มีความกัดกร่อน、มีลักษณะอันตรายจากการระเบิดและอัจฉริยะ、ต้องมีการปรับปรุงแม่นยำ
คำแนะนำการติดตั้ง：DN200~DN1000，PN0.6MPa，ลำไส้วาล์วสแตนเลสสตีล 316L + การซีลแบบนิ่ม PTFE，ตัวขับเคลื่อนหน้าที่สองกันระเบิด + ตัวติดตำแหน่ง
ข้อได้เปรียบของเจิ้งคัง：การออกแบบกันระเบิดทั้งหมด，ปรับให้เหมาะสมกับการควบคุมอัตโนมัติของระบบ RTO/RCO
4. ระบบระบายอากาศและระบบแอร์คอนดิชันเนอร์ในอาคาร
ลักษณะเงื่อนไขการใช้งาน：อากาศสะอาด、อุณหภูมิห้องปกติ、แรงดันต่ำ (PN0.05MPa)
คำแนะนำการติดตั้ง：DN100~DN800，การซีลแบบนิ่มข้อต่อคลิปปิ้ง，ตัวขับเคลื่อนหน้าที่เดียว + วาล์วแม่เหล็กไฟฟ้า
ข้อได้เปรียบของเจิ้งคัง：การออกแบบที่มีน้ำหนักเบา，ติดตั้งง่าย，ปรับให้เหมาะสมกับระบบควบคุมอัตโนมัติอาคาร
ภาคที่ 4：ความเข้าใจผิดทั่วไปในการเลือกสินค้าและคู่มือป้องกันปัญหา
ละเลยปริมาณฝุ่นของสื่อการถ่ายเท：การเลือกการซีลแบบนิ่มในเงื่อนไขการใช้งานที่มีฝุ่นสูงจะทำให้พื้นผิวการซีลขีดข่วนและรั่วรอนง่าย，ควรเลือกการซีลแบบโลหะแข็ง
เลือกระดับแรงดันที่ต่ำเกินไป：ระบบระบายอากาศอาจมีอาการผันผวนของแรงดันชั่วคราว，แนะนำให้เลือก PN0.6MPa เพื่อรับรองความปลอดภัย
ขนาดตัวขับเคลื่อนเล็กเกินไป：ต้องคำนวณโมเมนต์บิดสำหรับวาล์วที่มีเส้นผ่านศูนย์กลางใหญ่，บริษัท เจิ้งคังให้บริการจับคู่โมเมนต์บิด，ป้องกันปัญหาการเปิดและปิดไม่ลื่น
ละเลยความต้องการกันระเบิด：ต้องติดตัวขับเคลื่อนกันระเบิดในสภาพแวดล้อมที่มีก๊าซอันตรายจากการระเบิดและอัจฉริยะ，บริษัท เจิ้งคังสามารถให้การรับรองกันระเบิดทั้งหมด
ระดับการซีลสูงเกินไป / ต่ำเกินไป：ไม่ต้องมีระดับการซีลสูงสำหรับเพียงการปรับปรุง；ต้องใช้โครงสร้างเอ็กเซ็นตริกคู่การไม่รั่วรอนสิ้นเชิงสำหรับห้องสะอาด
ภาคที่ 5：บริการเลือกสินค้าและกระบวนการปรับแต่งของบริษัท เจิ้งคังสิ่งแวดล้อม
การสื่อสารความต้องการ：ให้ข้อมูลพารามิเตอร์ของเงื่อนไขการใช้งาน (สื่อการถ่ายเท、อุณหภูมิ、แรงดัน、เส้นผ่านศูนย์กลาง、ความต้องการในการควบคุม)
การออกแบบโซลูชัน：ทีมเทคนิคออกแบบโซลูชันการเลือกสินค้าอย่างเป็นส่วนตัว 1 ต่อ 1，แนะนำผลิตภัณฑ์ที่เหมาะสมที่สุด
การยืนยันทางจำลอง：ให้บริการจำลองฟลุว์ฟิลด์ด้วยCFD สำหรับโครงการสำคัญ，ปรับปรุงโครงสร้างวาล์ว
การผลิตและผลิตชิ้นงาน：ผลิตตามความต้องการการปรับแต่ง，รองรับการติดตั้งวัสดุพิเศษ、ระบบซีล、ระบบขับเคลื่อน
การทดสอบและส่งมอบ：ทำการทดสอบแรงดัน 100% ก่อนออกโรง，ให้เอกสารเทคนิคทั้งหมดและบริการรับรองคุณภาพผลิตภัณฑ์
