คำอธิบายรายละเอียดรุ่นและภาพวาดวาล์วผีเสื้อ

รุ่นวาล์วผีเสื้อเป็นไปตามมาตรฐาน GB/T 32808-2016 หรือ JB/T 308-2004 ประกอบด้วย รหัสเพิ่มเติม + รหัสหลัก ส่วนรหัสหลักมี 7 ส่วนสำคัญ ส่วนภาพวาดแบ่งเป็นภาพประกอบรวม ภาพชิ้นส่วน ภาพติดตั้ง ฯลฯ ที่ระบุขนาดและข้อกำหนดทางเทคนิคครบถ้วน ใช้สำหรับแนะนำการผลิตและติดตั้ง

ส่วนที่ 1 กฎการกำหนดรุ่นวาล์วผีเสื้อ

1. โครงสร้างรุ่น

รูปแบบรุ่นวาล์วผีเสื้อแบบสมบูรณ์:รหัสเพิ่มเติม + D (ประเภท) + วิธีการขับเคลื่อน + รูปแบบการเชื่อมต่อ + รูปแบบโครงสร้าง + วัสดุผิวผนึก + ความดันชื่อ + วัสดุตัววาล์ว

ตัวอย่างรุ่นมาตรฐาน:

ส่วนรหัส	ความหมาย	คำอธิบาย
D	รหัสประเภท	หมายถึง วาล์วผีเสื้อ (Butterfly Valve)
3	วิธีการขับเคลื่อน	3 = เกียร์วอร์ม (แรงบิดสูง)อื่นๆ: 6=ลม, 7=ไฮโดรลิค, 9=ไฟฟ้า, มือไม่มีรหัส
4	รูปแบบการเชื่อมต่อ	4 = แบบแฟลนจ์อื่นๆ: 7=หนีบแฟลนจ์, 6=เชื่อมต่อผ่านการเชื่อม, 9=คลิปยึด
3	รูปแบบโครงสร้าง	3 = เอียงแกน 3 แกนอื่นๆ: 1=แกนกลาง, 2=เอียงแกน 2 แกน
H	วัสดุผิวผนึก	H=สแตนเลส Cr13อื่นๆ: X=ยาง, F=PTFE, Y=อัลลอยด์แข็ง
16	ความดันชื่อ	PN16 (1.6 MPa)
C	วัสดุตัววาล์ว	C=เหล็กกล้าคาร์บอนอื่นๆ: P=สแตนเลส 304, R=สแตนเลส 316, Q=เหล็กหล่อหมึกเม็ด

2. รหัสเพิ่มเติม (ไม่จำเป็น)

表格

รหัสเพิ่มเติม	ความหมาย	สถานการณ์การใช้งาน
BD	วาล์วผีเสื้อเก็บความร้อน	ท่อสื่อความร้อนสูง
SD	วาล์วผีเสื้อปรับขยายตัว	ชดเชยการขยายตัวของท่อ
TLD	วาล์วผีเสื้อกำจัดซัลเฟอร์	ระบบกำจัดซัลเฟอร์โรงไฟฟ้า
DH	วาล์วผีเสื้อป้องกันย้อนกลับ	ป้องกันสื่อไหลย้อนกลับ
DKS	วาล์วผีเสื้อเปิด-ปิดเร็ว	ต้องการเปิด-ปิดอย่างรวดเร็ว

3 ตารางอ้างอิงรหัสสำคัญ

รหัสวิธีการขับเคลื่อน:0=แม่เหล็กไฟฟ้า, 1=แม่เหล็ก+ไฮโดรลิค, 2=ไฟฟ้า+ไฮโดรลิค, 3=เกียร์วอร์ม, 5=เกียร์ขาคว่ำ, 6=ลม, 7=ไฮโดรลิค, 9=ไฟฟ้า, มือ=ไม่มีรหัส
รหัสรูปแบบการเชื่อมต่อ:1=เกลียวใน, 2=เกลียวนอก, 4=แฟลนจ์, 6=เชื่อม, 7=หนีบแฟลนจ์, 8=คลิปยึด, 9=ข้อต่อยึด
รหัสรูปแบบโครงสร้าง:1=แกนกลาง, 2=เอียงแกน 2 แกน, 3=เอียงแกน 3 แกน, 4=เอียงแกนเดียว, 5=แบบคาน, 6=แบบเอียง
รหัสวัสดุผิวผนึก/ตัววาล์ว:ผิวผนึก: X(ยาง), F(PTFE), H(Cr13), Y(อัลลอยด์แข็ง), W(ประมวลผลตรง)ตัววาล์ว: Z(เหล็กหล่อเทา), Q(เหล็กหล่อหมึกเม็ด), C(คาร์บอน), P(สแตนเลส 304), R(สแตนเลส 316), V(โครเมียมมอลิบดีนัมวานาเดียม)

ส่วนที่ 2 การแบ่งประเภทรุ่นวาล์วผีเสื้อที่ใช้บ่อย

1. ตามรูปแบบโครงสร้าง

表格

ประเภทโครงสร้าง	ตัวอย่างรุ่น	ลักษณะ	สถานการณ์การใช้งาน
วาล์วแกนกลาง	D71X-10Q	แกนวาล์วผ่านใจกลางแผ่นวาล์ว โครงสร้างง่าย ราคาถูก	ความดันต่ำ อุณหภูมิปกติ ระบบประปา ท่อความร้อน
วาล์วเอียงแกน 2 แกน	D342X-16C	แกนวาล์วเอียงจากใจกลางท่อและผิวผนึก ลดแรงเสียดทาน	ความดันปานกลาง ท่ออุตสาหกรรมทั่วไป
วาล์วเอียงแกน 3 แกน	D943H-25C	มีการผนึกแบบโคน ยึดแน่น ไม่รั่วไหล	ความดัน-อุณหภูมิสูง ไอน้ำ น้ำมัน สารเคมี
วาล์วแบบหนีบแฟลนจ์	D371X-10Q	น้ำหนักเบา ใช้พื้นที่น้อย ยึดด้วยสกรูผ่านตัววาล์ว	ท่อขนาดใหญ่ ความดันต่ำ บริการน้ำ ระบบระบายอากาศ
วาล์วแบบแฟลนจ์	D41X-16C	เชื่อมต่อแน่น มีประสิทธิภาพผนึกดี	ความดันปานกลาง-สูง อุตสาหกรรมเคมี โลหะ

2. ตามวิธีการขับเคลื่อน

表格

ประเภทการขับเคลื่อน	ลักษณะรุ่น	สถานการณ์การใช้งาน
วาล์วมือ	D71X (ไม่มีรหัสขับเคลื่อน)	ขนาดเล็ก ใช้งานน้อย ไม่ต้องควบคุมระยะไกล
วาล์วเกียร์วอร์ม	D371X / D343H	ขนาดปานกลาง ต้องการแรงบิดมาก ใช้งานง่าย
วาล์วไฟฟ้า	D971X / D943H	ขนาดใหญ่ ควบคุมระยะไกล ระบบอัตโนมัติ

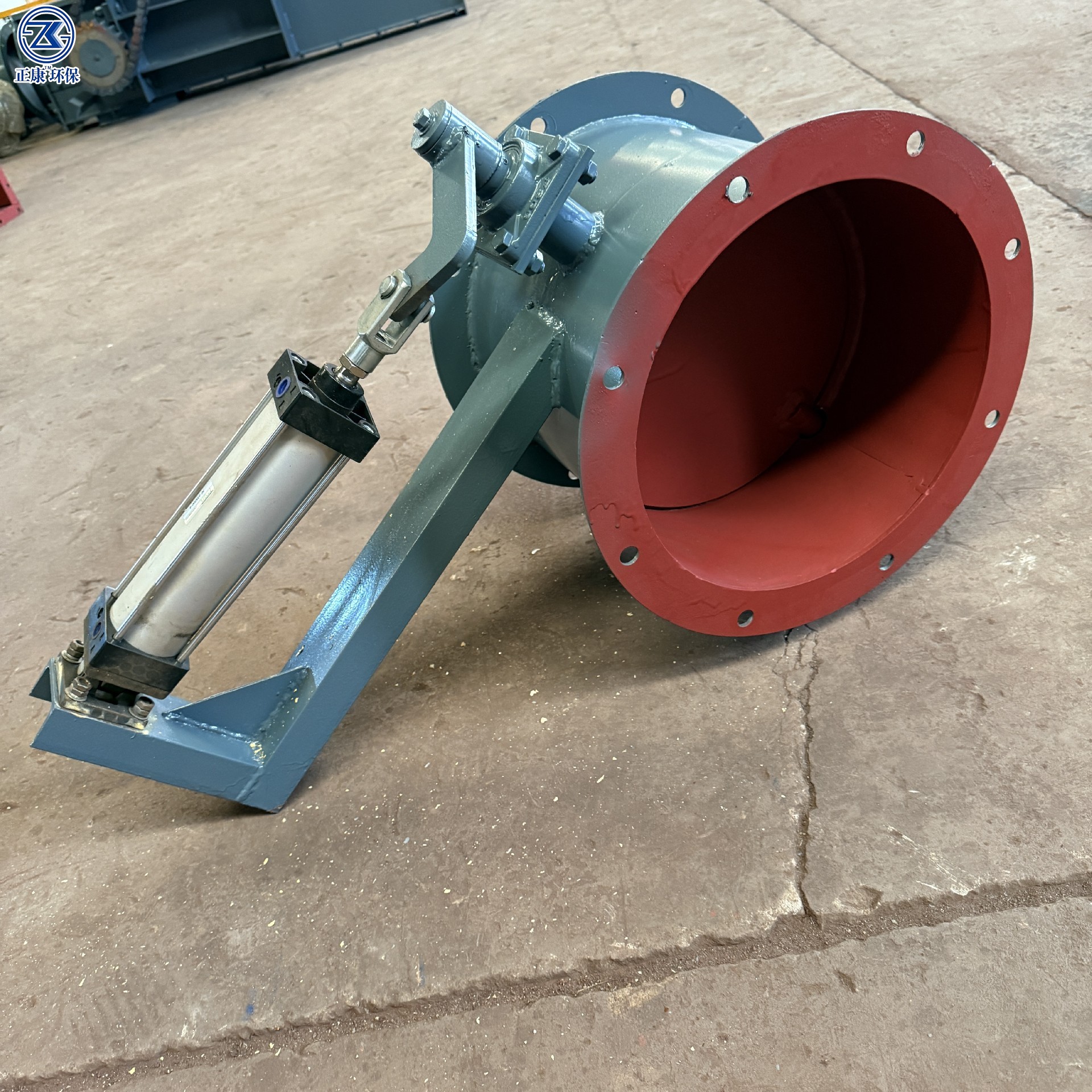

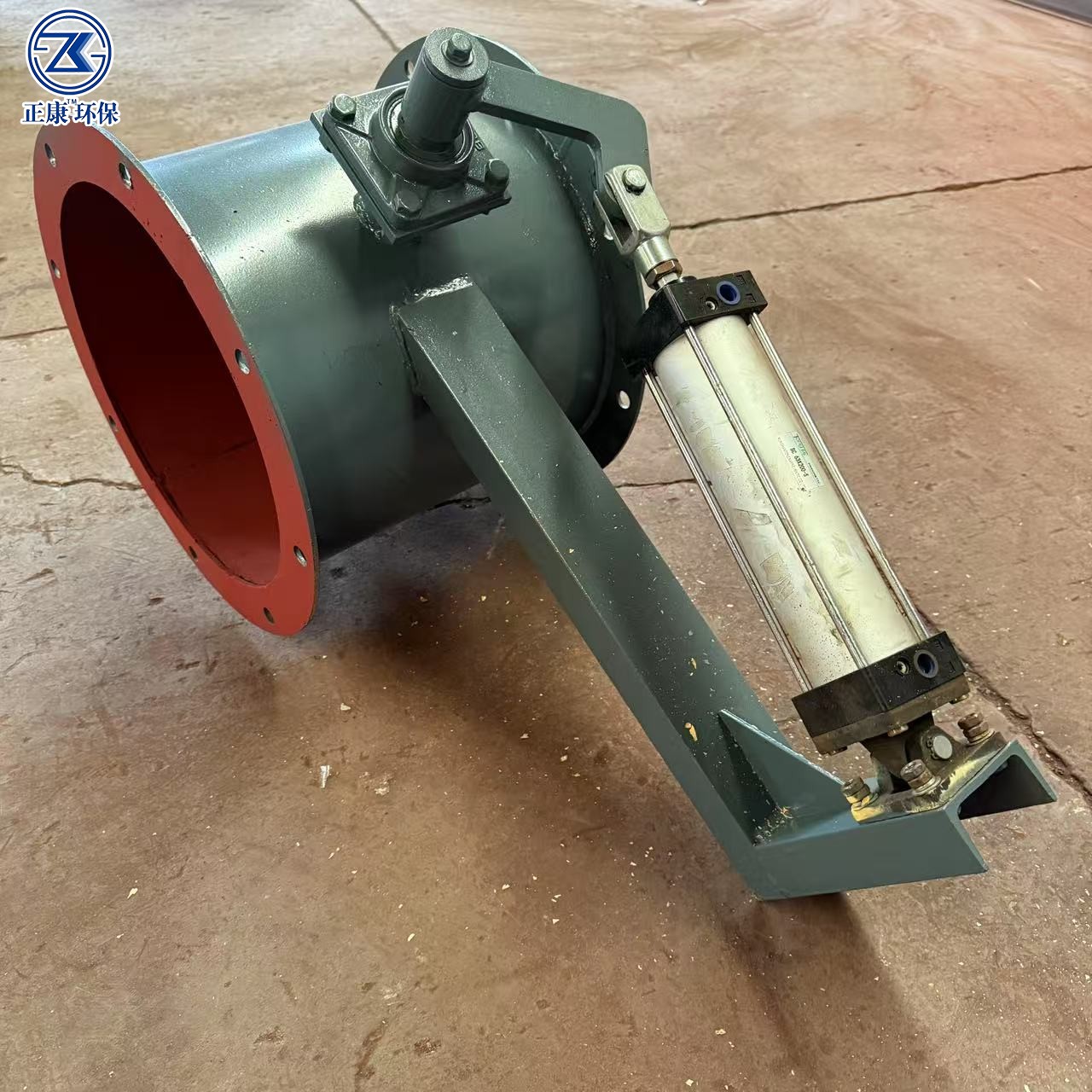

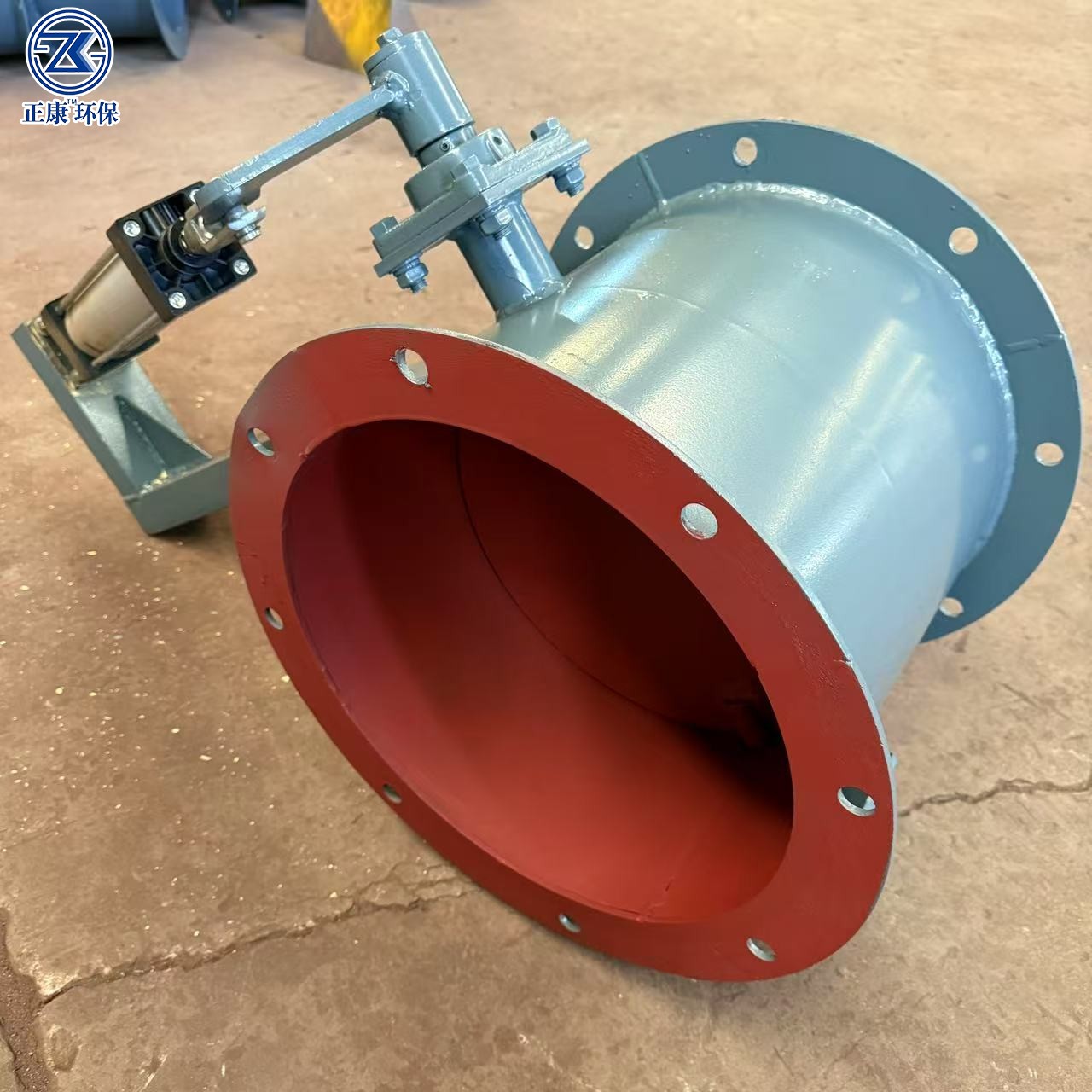

วาล์วลม	D671X / D643H	สถานที่อันตรายจากไฟไหม้ ตอบสนองเร็ว
วาล์วไฮโดรลิค	D771X / D743H	ขนาดใหญ่มาก ต้องการแรงบิดมหาศาล

ส่วนที่ 3 คำอธิบายภาพวาดวาล์วผีเสื้อ

1. ประเภทและวัตถุประสงค์ของภาพวาด

表格

ประเภทภาพวาด	เนื้อหาหลัก	สถานการณ์การใช้งาน
ภาพประกอบรวม (GA)	โครงสร้างรวม ขนาดภายนอก ความสัมพันธ์ชิ้นส่วน รายการวัสดุ (BOM)	ยืนยันสินค้า แนะนำติดตั้ง
ภาพชิ้นส่วน	ขนาด ความคลาดเคลื่อน ความเรียบผิว ข้อกำหนดความร้อน	ผลิตและตรวจสอบคุณภาพ
ภาพแยกชิ้นส่วน	แสดงชิ้นส่วนแยกชัดเจน ลำดับการประกอบ	บำรุงรักษา ฝึกอบรม
ภาพติดตั้ง	ขนาดติดตั้ง วิธีเชื่อมต่อ มาตรฐานแฟลนจ์	ติดตั้งบน-site เชื่อมต่อท่อ
ภาพโมเดล 3D	แสดงสามมิติ วิเคราะห์องค์ประกอบ จำลองการประกอบ	ออกแบบสินค้า สนทนาทางเทคนิค

2. องค์ประกอบสำคัญของภาพวาด

มุมมอง: มุมมองหลัก มุมมองข้าง ภาพตัด ภาพขยายส่วนสำคัญ
ขนาด: DN (เส้นผ่านศูนย์กลางชื่อ), PN (ความดันชื่อ), ขนาดเชื่อมต่อ ขนาดติดตั้ง
ข้อกำหนดเทคนิค: มาตรฐานวัสดุ การรับความร้อน ความดันทดสอบ ประสิทธิภาพผนึก
หมายเลขชิ้นส่วน: ตรงกับ BOM สำหรับจัดการผลิตและจัดซื้อ
มาตรฐานอ้างอิง: เช่น JB/T 8527-2015 (วาล์วผีเสื้อผนึกโลหะ)

3. เนื้อหาตัวอย่างภาพวาดมาตรฐาน

ตัวอย่าง: D343H-16C-DN1200 วาล์วเอียงแกน 3 แกน

DN1200, PN16 (1.6 MPa)
ตัววาล์ว: เหล็กกล้า WCB, แผ่นวาล์ว: สแตนเลส 304, ผิวผนึก: สแตนเลส Cr13 + อัลลอยด์แข็ง
ขนาดภายนอก: ยาวรวม สูงรวม ขนาดแฟลนจ์ (ตาม GB/T 9113)
ทดสอบ: ตัววาล์ว 2.4 MPa, ผนึก 1.76 MPa, อัตราการรั่วไหลตาม GB/T 13927

4. วิธีรับภาพวาด

ขอจากผู้ผลิต: รับ PDF ฟรี, CAD อาจเสียค่าใช้จ่าย
เว็บไซต์ภาพวาดเชิงพาณิชย์
ออกแบบเองโดยวิศวกร
อ้างอิงจากมาตรฐานชาติ

ส่วนที่ 4 ข้อควรระวังในการใช้รุ่นและภาพวาด

วิธีเลือกรุ่น 3 ขั้นตอน

กำหนดสื่อ อุณหภูมิ ความดัน การกัดกร่อน
เลือก DN, PN, วิธีเชื่อมต่อ วิธีขับเคลื่อน
จับคู่โครงสร้างและวัสดุผนึกให้เหมาะสม

ข้อควรระวังในการใช้ภาพวาด

ตรวจสอบเวอร์ชันและมาตรฐาน
ตรวจขนาดสำคัญ: แฟลนจ์ พื้นที่ติดตั้ง อินเทอร์เฟซขับเคลื่อน
ตรวจข้อกำหนดเทคนิค: ความดันทดสอบ เกรดการรั่วไหล วัสดุ

ตรวจหาข้อผิดพลาดรุ่นที่พบบ่อย

สับสนรูปแบบเชื่อมต่อ (7=หนีบ, 4=แฟลนจ์)
วัสดุผนึกไม่เหมาะสม (ยางใช้ในอุณหภูมิสูงทำให้ผนึกเสียหาย)
ความดันชื่อต่ำเกินไป มีอันตราย

ส่วนที่ 5 ตารางอ้างอิงรุ่นใช้งานเร็ว

表格

สถานการณ์การใช้งาน	รุ่นที่แนะนำ	ลักษณะ
ระบบประปา	D371X-10Q	เกียร์วอร์ม แบบหนีบ ผนึกยาง ตัววาล์วเหล็กหล่อหมึกเม็ด ราคาประหยัด
ท่อไอน้ำ	D943H-16C	ไฟฟ้า แบบแฟลนจ์ ผนึกโลหะ ตัววาล์วคาร์บอน ทนความร้อน-ความดันสูง
สารเคมีกัดกร่อน	D971F-16P	ไฟฟ้า แบบหนีบ ผนึก PTFE ตัววาล์วสแตนเลส ทนกัดกร่อน
ระบบกำจัดซัลเฟอร์-ไนโตรเจน	TLD343H-25C	สำหรับกำจัดซัลเฟอร์ ผนึกโลหะ 3 แกน ทนสภาพการใช้งานรุนแรง
ระบบระบายอากาศและกรองฝุ่น	D371W-0.6Q	เกียร์วอร์ม แบบหนีบ ผนึกแข็ง เหมาะกับสื่อฝุ่น
