คู่มือการเลือกประเภทและระบบควบคุมวาล์วแผ่นปิด (วาล์วคันใบมีด)

การเลือกวาล์วแผ่นปิดขั้นพื้นฐานคือ กำหนดประเภทตามสภาพการใช้งานก่อน (ขนาดรู, ความดัน, วัสดุ, แรงขับ, การปิดผนึก) จากนั้นจึงจับคู่กับระบบควบคุม (เปิด-ปิด / ปรับอัตรา, สัญญาณ, ป้องกันการระเบิด, การเชื่อมโยง) โดยคำนึงถึงความน่าเชื่อถือ อัตโนมัติ และต้นทุน ด้านล่างเป็นตรรกะและแผนการเลือกที่สมบูรณ์

หนึ่ง การเลือกประเภทวาล์วแผ่นปิด (พารามิเตอร์หลักและระบบรหัสประเภท)

1. กฎการตั้งชื่อรหัสประเภท (มาตรฐานสากลทั่วไป)

รูปแบบรหัสหลัก:

รหัสแรงขับ + รหัสโครงสร้าง + รหัสปิดผนึก – เกรดความดัน / วัสดุ – ขนาดรูเส้นผ่าศูนย์กลาง

ตัวอย่าง:

PZ973H-10C DN300: ขับไฟฟ้า (9), วาล์วคันใบมีด (Z), แท่งปิด (7), ปิดผนึกแข็ง (H), PN10, เหล็กกล้าคาร์บอน (C), DN300

Z644TC-16P DN400: ขับลม (6), ต่อแบบฟลานจ์ (4), แผ่นคู่ (4), ปิดผนึกเซรามิก (TC), PN16, สแตนเลส (P), DN400

รหัสเพิ่มเติม:

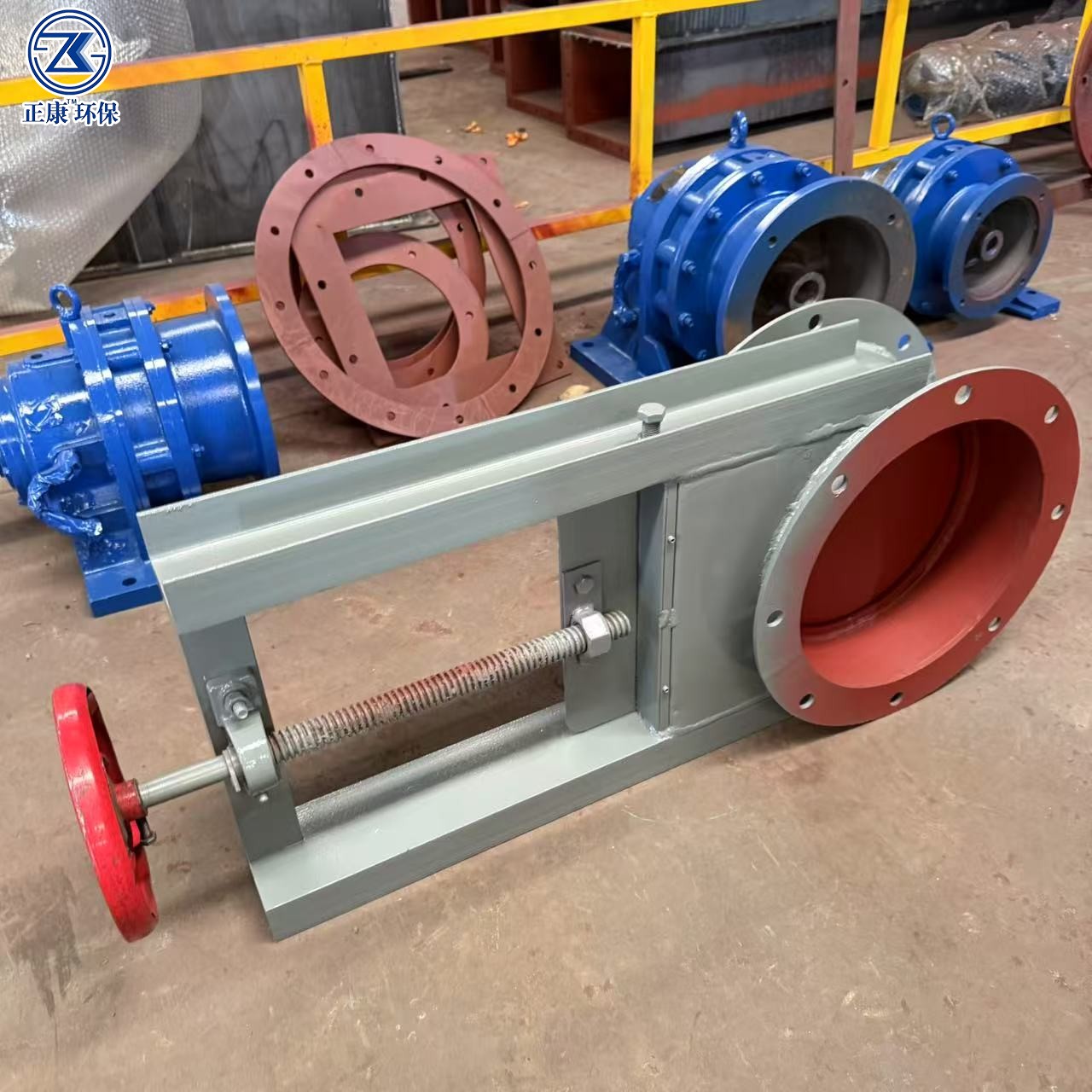

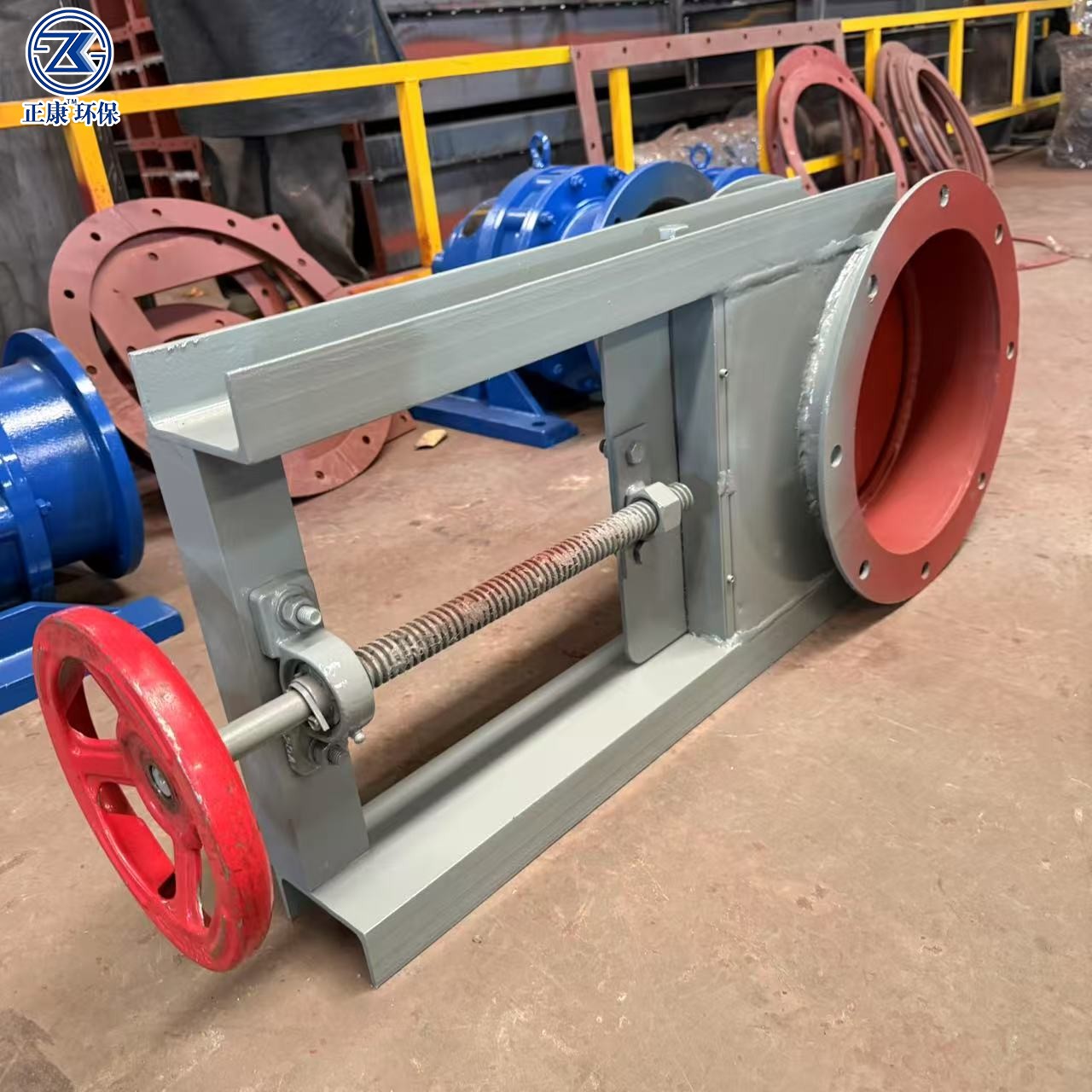

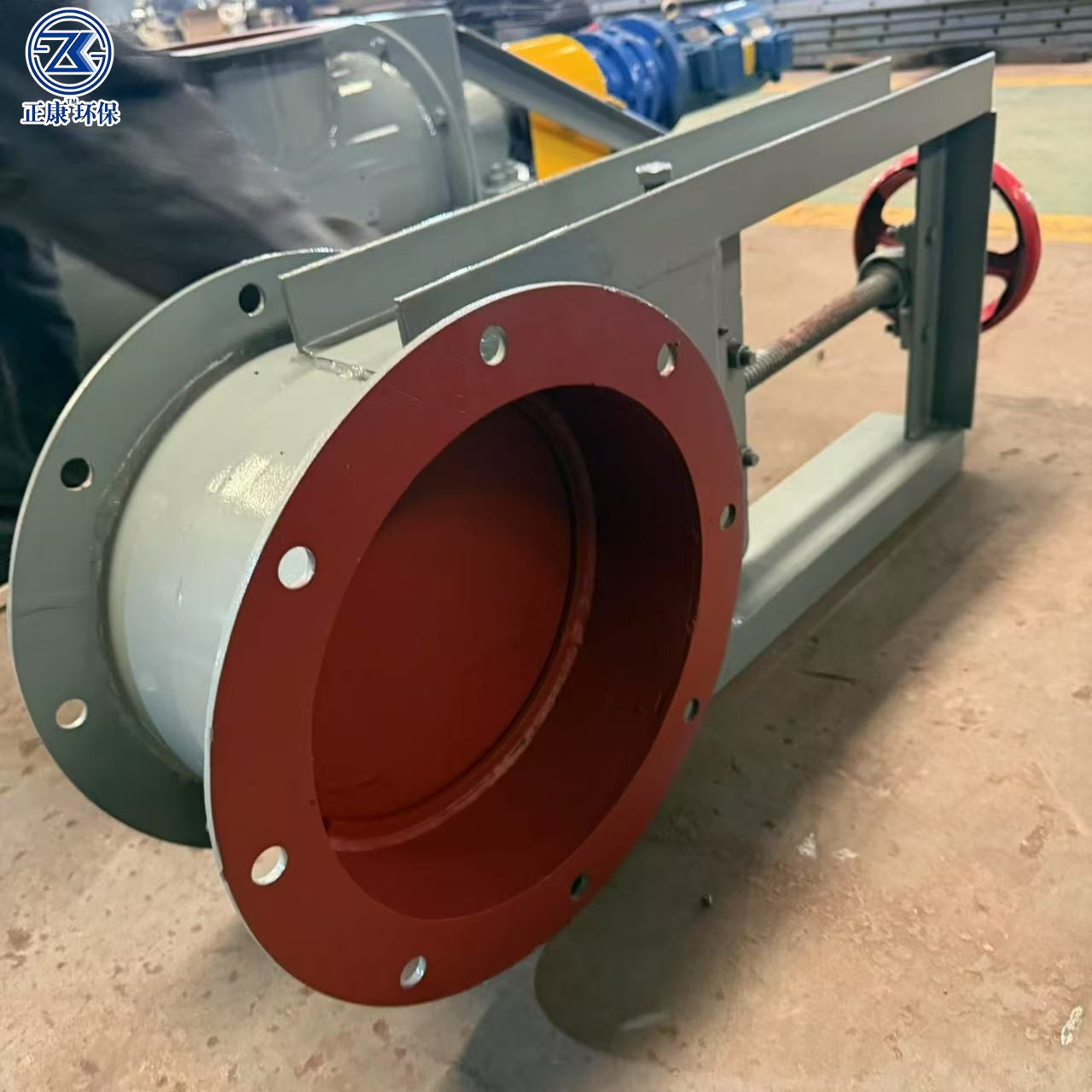

แรงมือ: รหัส 3

ขับไฟฟ้า-ไฮดรอลิก: รหัส 8

ปิดผนึกนุ่ม: รหัส X

เติมฟลูออโรรีสน: รหัส F

2. พารามิเตอร์สำคัญสำหรับการเลือก

(1) ขนาดรูเส้นผ่าศูนย์กลาง (DN)

ปกติ: DN50 ~ DN2000

ขนาดใหญ่พิเศษ: สามารถผลิตตามสั่งได้ถึง DN3000 ขึ้นไป

หลักการเลือก:

ให้ตรงกับขนาดภายในท่อ / ท่อระบายควัน ความคลาดเคลื่อน ≤ ±5%

สำหรับสื่อที่เป็นฝุ่น / เม็ดแข็ง แนะนำเลือกโครงสร้างรูเต็มไม่มีร่อง กันการสะสมฝุ่นและติดขัด

(2) เกรดความดันชื่อ (PN)

ความดันต่ำ: PN6 / PN10 (ใช้บ่อยที่สุด – กรองฝุ่น, ท่อควัน, ขนส่งผง)

ความดันปานกลาง: PN16 / PN25 (ท่อเคมี, ถังเก็บสิ่งต่างๆ ที่มีความดัน)

ความดันสูง: PN40 ~ PN160 (น้ำมันแก๊ส, ระบบไฮดรอลิก)

การเลือก:

เลือกตาม ความดันงานสูงสุด × ค่าความปลอดภัย 1.25 เท่า

สำหรับสภาพงานความดันลบ ต้องระบุเกรดสุญญากาศ

(3) วัสดุและการปิดผนึก (ตามสื่อ / อุณหภูมิ)

สภาพการใช้งาน วัสดุตัววาล์ว รูปแบบปิดผนึก อุณหภูมิใช้งาน

ฝุ่นแห้ง / ควันอุณหภูมิปกติ เหล็กคาร์บอน Q235B/Q345R ยางนิตริล (ปิดผนึกนุ่ม) -20 ~ 120°C

ควันอุณหภูมิปานกลาง (300~450°C) เหล็กทนความร้อน 15CrMo ปิดผนึกแข็งโลหะ (สเตลไลท์) 200 ~ 550°C

สื่อที่กัดกร่อน (กำมะถัน / กรดด่าง) สแตนเลส 304/316L PTFE / ยางฟลูออโรรีน -40 ~ 200°C

เม็ดสึกหรอสูง (ขี้เถ้า) เติมเซรามิกซิลิกอนคาร์ไบด์ ปิดผนึกแข็งเซรามิก ≤ 600°C

เกรดการปิดผนึก:

สิ่งแวดล้อม / เคมี แนะนำ ≥ GB/T 13927 Class IV

สำหรับปล่อยควันสะอาด ต้อง Class V+

(4) แรงขับ (ตามขนาดรู / ความถี่ / สภาพแวดล้อม)

ประเภทแรงขับ รหัส ขนาดรูที่เหมาะสม ความถี่เปิด-ปิด สถานการณ์หลัก ข้อได้เปรียบหลัก

แรงมือ 3 DN ≤ 300 ≤10 ครั้ง/เดือน สาขาเวรซ์, ท่อสำรอง ต้นทุนต่ำ, ไม่ขึ้นกับไฟ/ลม

ขับลม 6 DN300~1500 ≤30 ครั้ง/วัน ป้องกันระเบิด, ตัดเร็ว (1~5วินาที) ป้องกันระเบิดดี, ตอบสนองรวดเร็ว

ขับไฟฟ้า 9 DN500~2000 ≤50 ครั้ง/วัน ควบคุมระยะไกล, ปรับระดับเปิด อัตโนมัติสูง, ไม่ต้องแหล่งลม

ขับไฟฟ้า-ไฮดรอลิก 8 DN ≥ 1500 บ่อย/หนักมาก ท่อควันขนาดใหญ่ อุณหภูมิ-ความดันสูง แรงขับมาก, ต้านการติดขัดได้ดี

สอง การเลือกระบบควบคุม (จับคู่กับแรงขับ / กระบวนการ)

1. การแบ่งประเภทโหมดควบคุม

(1) ควบคุมแบบสวิตช์ (ตัดสองสถานะ – ใช้บ่อยที่สุด)

เหมาะสำหรับ: ต้องการแค่เปิดเต็ม / ปิดเต็ม – แยกระบบ, ปลดของ, ตัดท่อควัน

ขับลม: วาล์วแมกเนติก (2ตำแหน่ง 5ทาง) + ส่งคืนตำแหน่งวาล์ว (สวิตช์จำกัด)

รองรับการรีเซ็ตด้วยสปริงเมื่อสูญเสียลม (ตัดปลอดภัย)

ขับไฟฟ้า: คอนแทคเตอร์ / อินเวอร์เตอร์ + สวิตช์ระยะทาง / แรงบิด

พร้อมตู้ควบคุมภายในสถานี

สัญญาณ: ดิจิทัล (DI/DO) เชื่อมต่อ PLC/DCS

(2) ควบคุมแบบปรับ (ปรับระดับเปิดต่อเนื่อง)

เหมาะสำหรับ: ควบคุมปริมาณลม, ปริมาณวัสดุ, ปริมาณควันอย่างแม่นยำ

ขับลม: ติดตั้งตัวปรับตำแหน่งวาล์ว รับสัญญาณอนาล็อก 4-20mA

ส่งคืนตำแหน่งวาล์ว (4-20mA)

ขับไฟฟ้า: ตัวขับอินเวอร์เตอร์ + เอ็นโค้เดอร์

ปรับได้ไม่มีขั้นตอน 0~100% สามารถเชื่อมโยงกับมิเตอร์วัดอัตราการไหล, เซนเซอร์อุณหภูมิ

โปรโตคอล: รองรับ Modbus, Profibus, HART

เข้ากันได้กับ DCS / เครื่องมืออัจฉริยะ

2. การเลือกป้องกันระเบิดและการป้องกันสิ่งแวดล้อม

พื้นที่มีอันตรายระเบิด (Zone 1/2, ฝุ่น Zone 21/22):

ตัวขับเลือก Ex d IIC T6 (ก๊าซ) / Ex tD A21 IP65 (ฝุ่น)

ตรงตาม GB3836 / ATEX

กลางแจ้ง / ความชื้นสูง:

ระดับการป้องกัน ≥ IP65

ระบบลมติดตั้งชุดกรองลม 3 ชิ้น (กรอง + ควบคุมความดัน + ทำแห้ง)

3. การเชื่อมโยงระบบและฟังก์ชันเสริม

การเชื่อมโยงพื้นฐาน: เชื่อมโยงกับพัดลม, เครื่องกรองฝุ่น, มิเตอร์วัดระดับวัสดุ

(เช่น ปิดวาล์วเมื่อถังเต็ม, เปิด-ปิดสอดคล้องกับพัดลม)

ฟังก์ชันฉุกเฉิน:

ขับลม: เลือกกระบอกสูบแบบเดียว (ปิดเมื่อสูญเสียลม)

ขับไฟฟ้า: ติดมือหมุนฉุกเฉิน

ขับไฟฟ้า-ไฮดรอลิก: ติดตั้งถังสะสมพลังงาน (คงที่ตำแหน่งเมื่อขาดไฟ)

การตรวจสอบ: ส่งคืนตำแหน่งวาล์ว, แจ้งเตือนข้อผิดพลาด (โอเวอร์โหลด / ติดขัด), บันทึกเวลาทำงาน

เชื่อมต่อกับระบบ SCADA

สอง ตารางตัดสินการเลือก (จับคู่รวดเร็ว)

สถานการณ์การใช้งาน ประเภทแนะนำ แรงขับ แผนควบคุม

ท่อควันกรองฝุ่น (DN600, PN10, 200°C) PZ973H-10C ขับไฟฟ้า เปิด-ปิด + ควบคุมระยะไกล PLC

ขนส่งผงป้องกันระเบิด (DN250, ป้องกันระเบิดฝุ่น) Z673TC-16P ขับลม วาล์วแมกเนติกป้องกันระเบิด + รีเซ็ตเมื่อสูญเสียลม

ท่อควันเผาไหม้ขนาดใหญ่ (DN2400, 400°C) PZ873H-25R ไฟฟ้า-ไฮดรอลิก ปรับ + เชื่อมโยง DCS

สาขาเวรซ์ (DN200, ความดันต่ำ) PZ373X-6C แรงมือ ควบคุมมือหมุนภายในสถานี

สี่ ประเด็นหลีกเลี่ยงข้อผิดพลาดในการเลือก

สื่อฝุ่น / เม็ดแข็ง จำเป็นต้องเลือกโครงสร้างป้องกันติดขัด (มุมเอียงแผ่นวาล์ว, เกียร์สไลด์)

หลีกเลี่ยงการสะสมฝุ่นจนติดขัด

สภาพงานอุณหภูมิสูง (>250°C):

ตัวขับไฟฟ้าต้องใส่ฝาครอบกันความร้อน

กระบอกลมต้องติดตั้งชุดระบายความร้อน

เมื่อเชื่อมต่อกับระบบ DCS ที่มีอยู่

ต้องยืนยันประเภทสัญญาณ, โปรโตคอล, แรงดันไฟฟ้าล่วงหน้า หลีกเลี่ยงปัญหาความเข้ากันไม่ได้

ขนาดรูใหญ่ (DN ≥ 1500) ควรเลือกขับไฟฟ้า-ไฮดรอลิกเป็นหลัก

หลีกเลี่ยงปัญหาแรงบิดไม่เพียงพอของไฟฟ้าทำให้ติดขัด
